Pintuan ng malinis na silid Manufacturer

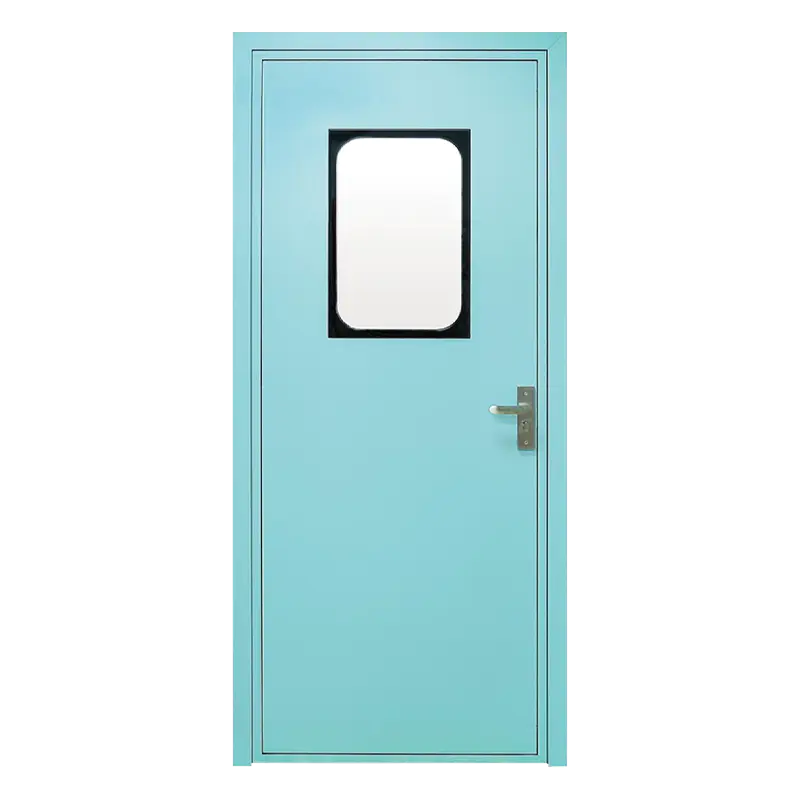

Ang pinto ng cleanroom ay bumubukas at sumasara nang maayos, maginhawa, at mapagkakatiwalaan, na nakakatugon sa mga espesyal na kinakailangan tulad ng airtightness, sound insulation, at intelligent na kontrol.  Naka-install ang mga rubber seal sa lahat ng panig ng panel ng pinto, tinatakpan ang mga puwang sa pagitan ng panel ng pinto at frame ng pinto, na nagbibigay ng mahusay na airtightness, pinipigilan ang pagpasok ng alikabok at bakterya, at binabawasan ang pagtagas ng hangin upang matiyak ang nais na pamamahagi ng gradient ng presyon ng hangin sa pagitan ng mga katabing silid.
Gumagamit ang observation window ng pinto ng double-layered tempered glass na disenyo na may silicone sealant na inilapat sa lahat ng apat na gilid, na tinitiyak ang napakahigpit at maaasahang seal. Ang mga panloob na sulok ay ginagamot na may bilugan o kanang-anggulo na mga gilid, na nagreresulta sa isang maganda at eleganteng hitsura. Maaaring ilagay ang desiccant sa loob ng observation window upang maiwasan ang condensation at mga patak ng tubig na mabuo sa ibabaw ng salamin sa paglipas ng panahon sa mahalumigmig na kapaligiran. Ang isang hindi kinakalawang na asero na anti-collision strip ay maaaring i-install sa baywang ng panel ng pinto upang maiwasan ang pinsala mula sa hindi sinasadyang banggaan sa mga troli.  Ang pinto ay nilagyan ng mga sealing strip sa tatlong gilid at lifting sweep strip sa ibaba, na nakakatugon sa mga kinakailangan ng cleanroom industry.

Mga Kategorya ng Produkto

  1. Mga sistema ng malinis na silid
    1. Malinis na mga panel ng silid

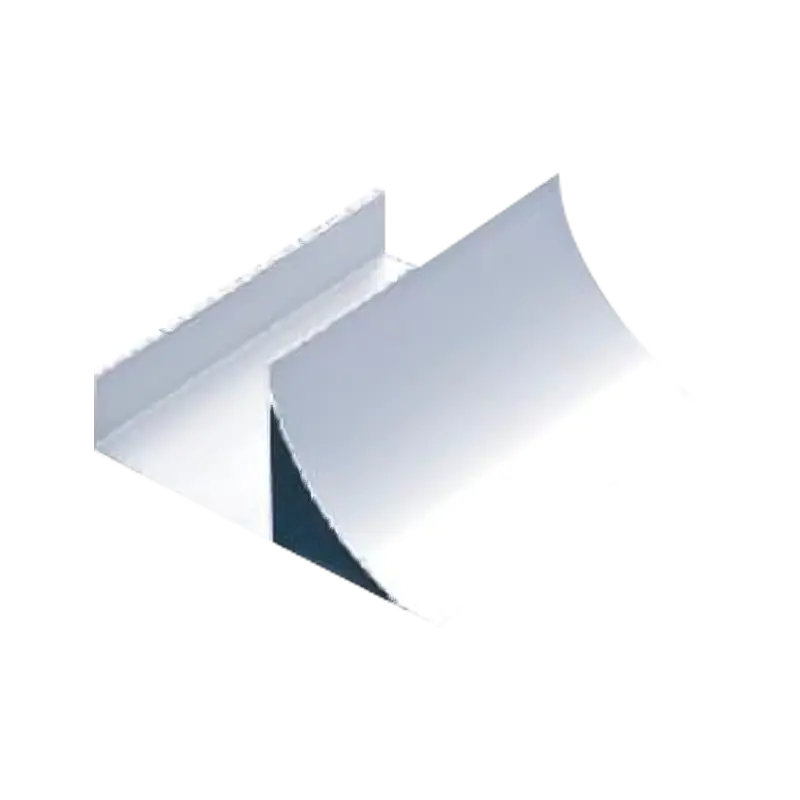

    2. Mga profile ng Cleanroom Aluminum
    3. Pintuan ng malinis na silid
    4. Malinis na mga bintana
    5. Air shower
    6. Malinis na Daan sa Bintana
    7. FFU unit
    8. Cleanroom Air Filter
  2. Sistema ng istraktura ng bakal

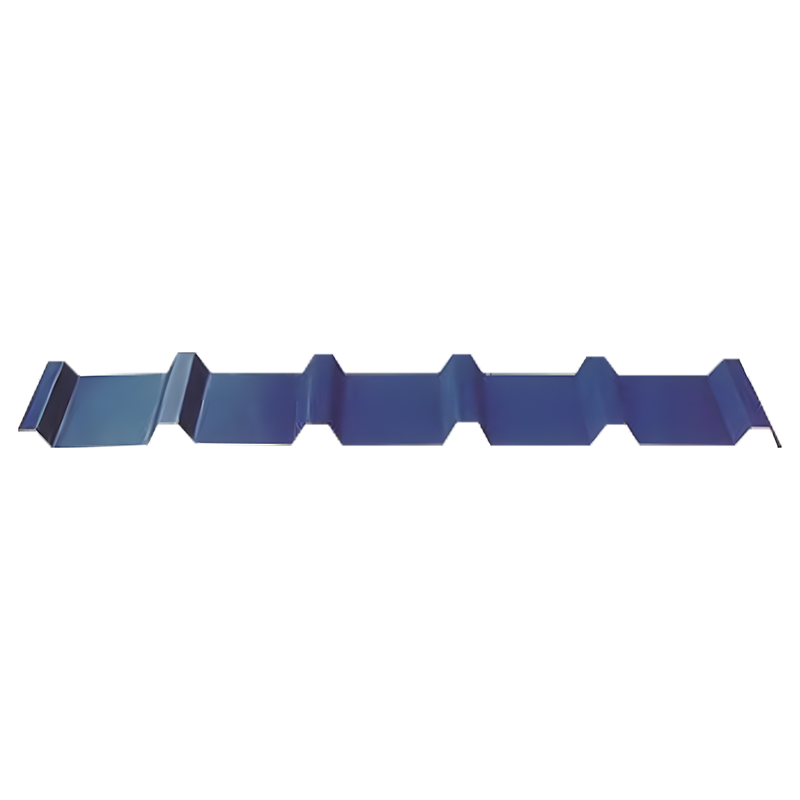

    1. Mga sheet na may profile na bakal na pinahiran ng kulay
    2. Steel floor decking
    3. Kulay ng steel sandwich panel
    4. C-shaped steel purlins
  3. Mga Pansamantalang Sistema ng Gusali

Mainit na Produkto

Tungkol kay Kaisier

Nililinis ni Kaisier ang Globe Tech Empowers Bukas

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Pintuan ng malinis na silid Company and Pintuan ng malinis na silid Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profile ng Kumpanya
Sertipiko ng karangalan
  • ISO 9001
  • ISO 14001
  • ISO 45001

Mga Kaugnay na Produkto

Ang Aming Pinakabagong Balita

Feedback ng Mensahe

Pintuan ng malinis na silid Industry knowledge

Sa mga sistema ng malinis na silid, ang mga pinto ay hindi lamang daanan para sa mga tauhan at materyales - ito ay mga kritikal na node para sa pagpapanatili ng mga pagkakaiba-iba ng presyon, pagpigil sa pagpasok ng particle, at paghinto ng cross-contamination . Ang malinaw na konklusyon ay: Isang kwalipikado pinto ng malinis na silid dapat sabay na matugunan ang apat na kinakailangan — airtightness (air leakage ≤0.3 m³/(h·m²) @100Pa), cycle life (≥500,000 operations), antibacterial/corrosion resistance, at intelligent interlock control — at ang pagkabigo sa alinman sa mga lugar na ito ay maaaring humantong sa pagkawala ng kalinisan ng dingding, na kadalasang may mga epektong mas matindi sa panel ng dingding. . Ang sumusunod ay nagbibigay ng malalim na teknikal na sanggunian mula sa anim na dimensyon: mga pangunahing tagapagpahiwatig ng pagganap, pagtatayo ng pinto at mga materyales, mga sistema ng sealing, disenyo ng window sa pagtingin, pagpili ng hardware, at pagtanggap sa pag-install.

Mga Pangunahing Tagapagpahiwatig ng Pagganap: Apat na Pangunahing Teknikal na Parameter para sa Mga Pinto ng Cleanroom

Ang pagganap ng mga pintuan ng cleanroom ay maaaring direktang ma-quantified at masuri. Ang sumusunod ay apat na kinikilalang industriya na pangunahing tagapagpahiwatig:

Talahanayan 1: Mga pangunahing tagapagpahiwatig ng pagganap at mga pamantayan sa pagtanggap para sa mga pintuan ng cleanroom
Tagapagpahiwatig ng Pagganap Benchmark ng Industriya Karaniwang Halaga ng Produktong De-kalidad Praktikal na Kahalagahan para sa Mga Cleanroom
Airtightness (Air Leakage @100Pa) ≤0.5 m³/(h·m²) ≤0.3 m³/(h·m²) Pinapanatili ang mga gradient ng presyon sa pagitan ng mga katabing silid, pinipigilan ang hindi na-filter na pagpasok ng hangin
Mekanikal na Buhay (Mga Siklo) ≥200,000 cycle ≥500,000 cycle (ilang mga high-end na produkto ≥1,000,000 cycle) Tinitiyak ang 10 taon ng matatag na paggamit, binabawasan ang dalas ng pagpapanatili
Puwersa ng Pagbubukas/Pagsasara (N) ≤80N ≤50N (pagbubukas) / ≤30N (pagsasara) Makinis na daanan ng mga tauhan, pinipigilan ang mga pinto na maiwang nakaawang
Kagaspangan ng Ibabaw Ra (μm) ≤0.8 ≤0.4 (hindi kinakalawang na asero) / ≤0.6 (kulay na bakal) Madaling linisin at disimpektahin, walang akumulasyon ng alikabok, nakakatugon sa mga kinakailangan ng GMP

Paggawa ng Pinto at Mga Materyales: Paghahambing ng Pagganap ng Tatlong Uri ng Pangunahing Agos

Mga pintuan ng malinis na silid Pangunahing nahahati sa tatlong uri batay sa mga sitwasyon ng aplikasyon at antas ng kalinisan:

Talahanayan 2: Paghahambing ng pagganap ng tatlong pangunahing uri ng mga pinto ng cleanroom
Uri ng Pintuan Nakaharap na Materyal Pangunahing Materyal Naaangkop na Klase sa Kalinisan Mga Karaniwang Aplikasyon Kamag-anak na Gastos
Hindi kinakalawang na asero Cleanroom Pinto 304/316L Hindi kinakalawang na Asero Rock Wool/Aluminum Honeycomb ISO 5-8 Pharmaceutical, pagkain, kinakaing unti-unti na kapaligiran Baseline 40-60%
Color-Steel Cleanroom na Pinto Bakal na Pinahiran ng Kulay (PE/PVDF) Rock Wool/Polyurethane ISO 6-8 Electronics, pangkalahatang mga lugar ng suporta sa parmasyutiko Baseline
High-Speed Roll-up Door Bintana ng PVC/Polyester na Tela — ISO 7-8 Logistics passages, high-traffic na lugar Baseline 15-25%

Sistema ng Pagse-sealing: Limang Linya ng Depensa para Tiyakin ang Airtightness

Ang pagganap ng sealing ng pinto ng cleanroom ay ang pangunahing halaga nito. Ang kumpletong sistema ng sealing ay binubuo ng sumusunod na limang layer:

  1. Tatlong panig na magnetic sealing strip : Naka-install sa itaas at magkabilang gilid ng frame ng pinto, gawa sa medikal-grade silicone o EPDM , na may magnetic attraction ≥3 kg/m. Ang seal compression ng 2-3mm kapag ang pinto ay nakasara ay nagsisiguro ng sealing nang hindi nagpapahirap sa pagsasara;
  2. Awtomatikong drop seal sa ibaba (sweep strip) : Awtomatikong bumababa para madikit ang sahig nang mahigpit kapag nakasara (drop ang taas ≥15mm, gap sa sahig ≤1mm), at awtomatikong tumataas kapag binubuksan. A dual-row brush rubber scraper ang kumbinasyon ay inirerekomenda para sa parehong sealing at wear resistance;
  3. Nakatago sa ilalim na mekanismo ng sealing : Para sa mga lugar na aseptiko, inirerekumenda ang pneumatically o electromagnetically driven concealed sealing strips upang maiwasan ang mga nakalantad na bahagi na nag-iipon ng alikabok, habang nakakatugon sa mga kinakailangan ng GMP no-dead-corner;
  4. Disenyo ng threshold : Ang mga pintuan ng malinis na silid ay dapat unahin threshold-free o ramp-type na threshold mga disenyo (taas ≤15mm) para sa madaling pagdaan ng cart. Para sa threshold-free na mga disenyo, ang sahig ay dapat na patuloy na patag na ang ilalim na seal ay direktang nakikipag-ugnayan sa sahig;
  5. Pagtingin sa window sealing : Ang perimeter ng bintana ay dapat may dalawahang seal — inner silicone sealant (continuous fill) at panlabas na EPDM gasket — upang matiyak na walang mga puwang sa pagitan ng salamin at panel ng pinto.

Pamantayan sa pagtanggap ng airtightness: Sa 50Pa differential pressure, ang air leakage ng buong pinto ay dapat ≤0.3 m³/(h·m²). Ang semi-taunang smoke tracer testing gamit ang smoke tube ay inirerekomenda upang suriin ang pagtanda ng seal at mga depekto sa pag-install.

Viewing Window Design: Condensation Prevention at Structural Reliability

Ang viewing window ng isang cleanroom door ay hindi lang isang window — isa rin itong vulnerable point para sa airtightness. Ang mga pamantayan ng disenyo para sa mataas na kalidad na mga viewing window ay ang mga sumusunod:

  • Configuration ng salamin : Double-layer tempered glass na may single-layer na kapal ≥4mm at kabuuang kapal ≥20mm. Ang tempered glass ay may 3-5 beses na lakas ng epekto ng ordinaryong salamin at nasira sa mga mapurol na particle para sa kaligtasan;
  • Disenyo ng pag-iwas sa kondensasyon : Isang 6-12mm na agwat ng hangin sa pagitan ng mga layer ng salamin, na may laman ang lukab argon gas (konsentrasyon ≥90%) at molecular sieve desiccant , tinitiyak na walang panloob na paghalay sa ilalim ng mga pagkakaiba sa temperatura ≥15°C. Para sa mga cold storage cleanroom, inirerekumenda ang electrically heated glass (50-100W/m²);
  • Proseso ng pagbubuklod : Patuloy na pagpuno ng silicone sealant sa pagitan ng glass perimeter at door panel, na may joint width 8-12mm at depth ≥5mm. Ang paggamit ng trim strips gaskets ay ipinagbabawal dahil sa micro-gaps na nag-iipon ng alikabok;
  • Paggamot sa sulok : Ang window frame sa loob ng mga sulok ay dapat magkaroon R≥5mm rounded transition o 45° mitered na sulok upang maiwasan ang 90° sulok na nakakaipon ng alikabok at mahirap linisin;
  • Mga accessory sa kaligtasan : Para sa mga lugar na may mataas na epekto gaya ng mga logistics passage, hindi kinakalawang na asero mesh o transparent polycarbonate guard plates dapat na naka-install sa labas ng salamin, na may kakayahang makatiis ng 50 joules ng impact energy nang hindi nababasag.

Sa mga malinis na silid na may kamag-anak na kahalumigmigan >75% o mga pagkakaiba sa temperatura ≥15°C, ang karaniwang double glazing ay maaaring magkaroon ng panloob na condensation — puno ng argon na Low-E coated glass dapat piliin. Ang desiccant ay karaniwang tumatagal ng 3-5 taon, pagkatapos nito ay kinakailangan ang pagpapalit o pagpapanatili.

Hardware at Accessory: Tinutukoy ng Mga Detalye ang Pagiging Maaasahan

Ang hardware ng mga pintuan ng malinis na silid dapat sabay na matugunan ang mga kinakailangan para sa tibay, pagiging malinis, at paglaban sa kaagnasan. Ang mga rekomendasyon sa pagpili ng pangunahing bahagi ay ang mga sumusunod:

Talahanayan 3: Mga rekomendasyon sa pagpili ng hardware sa pinto ng cleanroom
Hardware Inirerekomendang Materyal Mga Pangunahing Kinakailangan sa Pagganap Pamantayan sa Pagtanggap
Mga bisagra 304 Hindi kinakalawang na asero Load capacity ≥80kg, cycle life ≥500k operations Walang dumidikit, walang abnormal na ingay
Lock ng Pinto 304 Hindi kinakalawang na asero Electronic interlock / mechanical interlock function Auto-unlock sa power failure (kinakailangan sa paglabas)
Panghawakan 304 Hindi kinakalawang na asero / Nylon Makinis na ibabaw, walang patay na sulok, opsyonal na antibacterial coating Madaling linisin, walang akumulasyon ng alikabok
Door Closer Aluminum Alloy Hindi kinakalawang na asero Adjustable speed, latching speed adjustable sa mga yugto Oras ng pagsasara ≤3 segundo / 90°
Anti-Collision Strip 304 Hindi kinakalawang na asero Naka-install sa antas ng baywang (approx. 1m above floor) Lapad 80-120mm, bilugan ang mga dulo

Intelligent Control at Interlock System

Sa mga high-level na cleanroom (ISO 5-7), ang matalinong kontrol sa pinto ay isang pangunahing teknolohiya para maiwasan ang cross-contamination. Kabilang sa mga pangunahing tampok ang:

  • Electronic interlock : Ang parehong mga pinto ng isang airlock ay hindi maaaring buksan nang sabay-sabay, na may interlock na oras ng pagtugon ≤0.5 segundo. Kapag ang isang pinto ay bumukas sa ≥90°, ang isa ay awtomatikong nagla-lock upang maiwasan ang pagkagambala ng gradient ng presyon;
  • Pagsasama ng kontrol sa pag-access : Isinama sa BMS, pagsuporta sa pag-swipe ng card, fingerprint, o pagkilala sa mukha. Oras ng pagkilala ≤1 segundo, na may antibacterial coating sa mga surface ng recognition device;
  • Pagsubaybay sa pagkakaiba-iba ng presyon : Ang mga miniature differential pressure sensor ay maaaring isama sa frame ng pinto, na nagpapakita ng real-time na mga pagkakaiba sa presyon sa pagitan ng mga katabing silid (range na 0-125Pa, katumpakan ≤±1Pa). Audible/visual alarm kapag bumaba ang differential pressure sa ibaba ng setpoint (hal., 5Pa);
  • Kontrol ng timer : Maaaring itakda ang mga pinto ng logistik na may pagkaantala sa pagbubukas (10-30 segundo); kung mananatiling bukas ang pinto nang lampas sa itinakdang oras, awtomatikong isasara ito ng system o magti-trigger ng alarma upang maiwasan ang pagkawala ng pagkakaiba ng presyon;
  • Pagsubaybay sa katayuan ng selyo : Ang mga high-end na intelligent na pinto ay maaaring nilagyan ng mga magnetic switch o proximity sensor upang magpadala ng mga signal ng alarma sa central control room kapag ang pinto ay hindi ganap na nakasara, pag-log ng mga kaganapan sa pamamagitan ng BMS.

Interlock logic na kinakailangan: Para sa mga materyal na airlock, dapat na buksan muna ang panlabas na pinto, ilagay ang mga materyales, sarado ang panlabas na pinto, at pagkatapos lamang mabubuksan ang panloob na pinto — ang parehong mga pinto ay hindi dapat buksan nang sabay-sabay. Ang pagiging maaasahan ng electronic interlock system ay dapat makamit ang MTBF ≥50,000 na oras. Inirerekomenda ang buwanang interlock function testing upang matiyak ang kaligtasan at pagiging maaasahan.

Pag-install at Pagtanggap: Siyam na Key On-Site Control Points

Ang kalidad ng pag-install ng mga pintuan ng cleanroom ay direktang nakakaapekto sa kanilang pangmatagalang pagganap at pagiging epektibo ng kalinisan. Ang sumusunod ay siyam na pangunahing punto ng inspeksyon para sa on-site na pagtanggap:

  1. Pagtutubero ng frame ng pinto : Vertical deviation ≤2mm/m, horizontal deviation ≤1.5mm/m;
  2. Gap sa pagitan ng dahon ng pinto at frame : Uniporme at ≤3mm, pagkakaiba-iba ng gap ≤1mm;
  3. Seal compression : Kapag nakasara ang pinto, ang seal compression ay 20%-30% ng orihinal na kapal (karaniwang 2-3mm ang sinusukat);
  4. Pagsubok sa ilalim ng selyo : Kapag nakasara ang pinto, gumamit ng 0.1mm feeler gauge upang suriin ang agwat sa pagitan ng ibaba ng pinto at sahig — hindi dapat maipasok o maipasok ang lalim na ≤50mm;
  5. Pagsusuri ng airtightness : Gumamit ng smoke tube para maglabas ng usok sa paligid ng door gap perimeter — hindi dapat makita ang usok sa loob (tracer method); o gumamit ng differential pressure leak detection, na may air leakage ≤0.3 m³/(h·m²) sa 50Pa;
  6. Pagsubok sa pagbubukas/pagsasara ng puwersa : Gumamit ng force gauge — puwersa ng pagbubukas ≤50N, puwersa ng pagsasara ≤30N;
  7. Pagsubok ng interlock function : Gayahin ang two-door interlock scenario upang ma-verify na kapag ang isang pinto ay ganap na nabuksan, ang isa ay talagang hindi mabubuksan;
  8. Pang-emergency na pagsubok sa paglabas : Kapag naka-off, buksan ang pinto mula sa loob — puwersa ng pagbubukas ≤67N, walang harang na daanan sa labasan;
  9. Kalidad ng ibabaw : Walang mga gasgas, dents, o mga kalawang sa ibabaw ng panel ng pinto; coating adhesion ≥Grade 1 (cross-cut test); hindi kinakalawang na asero panel Ra≤0.4μm.

A quarterly na sistema ng inspeksyon Inirerekomenda, na tumutuon sa pagtanda/pag-crack ng seal, pagkaluwag ng bisagra, pagsasaayos ng bilis ng door closer, at pagkasensitibo ng interlock system. Matugunan kaagad ang mga isyu sa pamamagitan ng pagkukumpuni o pagpapalit para matiyak na mananatili ang mga pinto ng cleanroom sa pinakamainam na kondisyon ng sealing.
