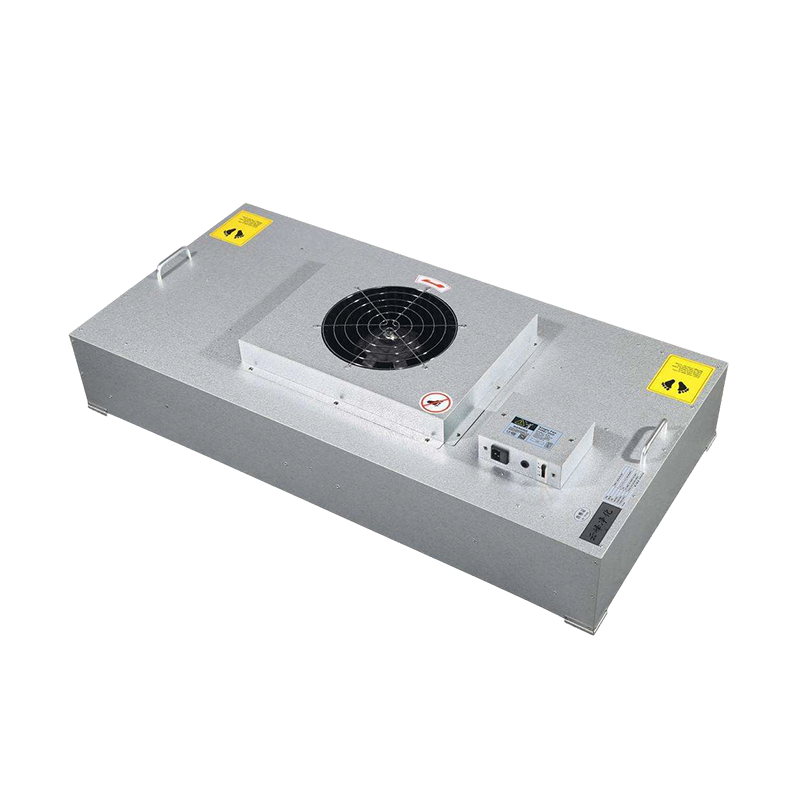

FFU Unit Manufacturer

Mga Tampok ng Produkto:
Gumagamit ang fan ng German EBM direct-drive na high-efficiency centrifugal fan, na nagtatampok ng mahabang buhay, mababang ingay, walang maintenance na operasyon, mababang vibration, at stepless speed control. Ang fan ay maaasahan at may buhay ng trabaho na higit sa 50,000 oras.
Ito ay partikular na angkop para sa modular ultra-clean na mga linya ng produksyon at maaaring gamitin nang isa-isa o konektado sa serye upang bumuo ng isang Class 100 na assembly line, depende sa mga kinakailangan sa proseso.
Ang pabahay ay gawa sa hindi kinakalawang na asero, aluminyo haluang metal, o cold-rolled steel plate, na nagreresulta sa isang magaan, lumalaban sa kaagnasan, walang kalawang, at magandang disenyo.
Bago umalis sa pabrika, ang bawat produkto ay indibidwal na ini-scan at sinusuri gamit ang particle counter ayon sa US Federal Standard 209E upang matiyak ang kalidad.
Mga opsyonal na accessory:
German EBM DC fan, na nagtatampok ng energy saving, sentralisadong computer control, stable operation, low noise, at digital speed control. Makakatipid ito ng higit sa 50% na enerhiya sa ilalim ng paunang pagtutol ng filter na may mataas na kahusayan, na nagreresulta sa mababang gastos sa pagpapatakbo. Maaaring sentral na kontrolin ng isang computer ang operasyon, pagsasaayos ng bilis, at pagsubaybay sa katayuan ng halos 8000 tagahanga.
ULPA ultra-high efficiency filter.
Interface ng circular duct.

Mga Kategorya ng Produkto

  1. Mga sistema ng malinis na silid
    1. Malinis na mga panel ng silid
    2. Mga profile ng Cleanroom Aluminum
    3. Pintuan ng malinis na silid
    4. Malinis na mga bintana
    5. Air shower
    6. Malinis na Daan sa Bintana
    7. FFU unit
    8. Cleanroom Air Filter
  2. Sistema ng istraktura ng bakal
    1. Mga sheet na may profile na bakal na pinahiran ng kulay
    2. Steel floor decking
    3. Kulay ng steel sandwich panel
    4. C-shaped steel purlins
  3. Mga Pansamantalang Sistema ng Gusali

Mainit na Produkto

  • FFU unit

    FFU unit
    Mga Tampok ng Produkto: Gumagamit ang fan ng German EBM direct-drive na high-efficiency centri

Tungkol kay Kaisier

Nililinis ni Kaisier ang Globe Tech Empowers Bukas

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profile ng Kumpanya
Sertipiko ng karangalan
  • ISO 9001
  • ISO 14001
  • ISO 45001

Mga Kaugnay na Produkto

Ang Aming Pinakabagong Balita

Feedback ng Mensahe

FFU unit Industry knowledge

Sa mga sistema ng malinis na silid, ang FFU (Fan Filter Unit) ay ang pangunahing device na nagsusuplay ng malinis na hangin, nagsasama ng fan at high-efficiency na filter at direktang naka-mount sa ceiling grid. Ang malinaw na konklusyon ay: Ang kahusayan sa enerhiya, antas ng ingay, buhay ng serbisyo, at paraan ng kontrol ng isang FFU ay direktang tumutukoy sa gastos sa pagpapatakbo at katatagan ng kalinisan ng isang cleanroom. Ang isang FFU na nilagyan ng EC brushless DC fan at H14 high-efficiency filter ay maaaring mabawasan ang pagkonsumo ng enerhiya ng higit sa 50% kumpara sa tradisyonal na AC fan unit sa rate na airflow, mapanatili ang mga antas ng ingay sa loob ng 52dB, at nag-aalok ng sentralisadong pagsubaybay at mga kakayahan sa pagkontrol ng grupo . Ang sumusunod ay nagbibigay ng malalim na teknikal na sanggunian mula sa limang dimensyon: uri ng fan, sistema ng pagsasala, pagtatayo ng pabahay, matalinong kontrol, at mga parameter ng pagpili.

Mga Uri ng Fan: Komprehensibong Paghahambing ng EC vs. AC Fans

Ang fan ay ang pangunahing bahagi ng isang FFU, na direktang tinutukoy ang pagkonsumo ng enerhiya, antas ng ingay, at buhay ng serbisyo. Ang isang detalyadong paghahambing ng dalawang pangunahing uri ng fan ay ipinapakita sa ibaba:

Talahanayan 1: Paghahambing ng performance ng EC brushless DC fan kumpara sa AC fan
Parameter ng Pagganap EC Brushless DC Fan AC Fan (Tradisyonal) Paghahambing ng Kalamangan
Kahusayan ng Motor (%) ≥70% 40-50% Binabawasan ng EC ang pagkonsumo ng enerhiya ng 40%
Paraan ng Pagkontrol ng Bilis 0-10V/PWM/RS485 na walang hakbang Transformer/triac (hakbang o limitado) Nag-aalok ang EC ng mas makinis, mas malawak na hanay ng kontrol
Antas ng Ingay (dBA) 48-52 @ rate na daloy ng hangin 55-62 @ rate na daloy ng hangin Ang EC ay 3-10dB na mas tahimik
Buhay ng Disenyo (oras) ≥80,000 (hal., German EBM) 50,000-60,000 30-60% ang haba ng buhay ng EC
Mga Kinakailangan sa Pagpapanatili Walang maintenance (brushless) Pagpapalit ng carbon brush/capacitor Ang EC ay walang maintenance
Kamag-anak na Gastos Baseline 30-50% Baseline EC payback period approx. 1-2 taon

Sistema ng Pagsala: HEPA vs. ULPA Selection and Leak Testing

Tinutukoy ng filter ng isang FFU ang antas ng kalinisan ng ibinibigay na hangin. Ang mga teknikal na parameter at mga sitwasyon ng aplikasyon para sa iba't ibang grado ng filter ay ipinapakita sa ibaba:

Talahanayan 2: Paghahambing ng karaniwang mga marka ng filter para sa FFU
Grade ng Filter Kahusayan (@0.3μm) Paunang Paglaban (Pa) Naaangkop na Klase sa Kalinisan Mga Karaniwang Aplikasyon
H13 (HEPA) 99.97% 180-220 ISO 7-8 (Class 10,000/100,000) Electronics assembly, food packaging
H14 (HEPA) 99.995% 220-280 ISO 6 (Class 1,000) Pharmaceutical GMP, mga medikal na aparato
U15 (ULPA) 99.9995% 250-320 ISO 5 (Class 100) Semiconductor lithography, BSL labs
U17 (ULPA) 99.999995% 300-380 ISO 4-5 (Class 10/100) Advanced na semiconductor, nanotechnology

Konstruksyon at Mga Materyales ng Pabahay: Pagbabalanse ng Magaan at Paglaban sa Kaagnasan

Tatlong materyales ang karaniwang ginagamit para sa mga FFU housing: hindi kinakalawang na asero, aluminyo haluang metal, at malamig na pinagsamang bakal. Ang isang detalyadong paghahambing ay ipinapakita sa ibaba:

Talahanayan 3: Paghahambing ng mga materyales sa pabahay ng FFU
materyal Timbang (kg/unit) Paglaban sa Kaagnasan Ibabaw ng Tapos Mga Naaangkop na Sitwasyon Kamag-anak na Gastos
304 Hindi kinakalawang na asero 25-30 Magaling Sinipilyo/Salamin Pharmaceutical, pagkain, kinakaing unti-unti na kapaligiran Baseline 50%
Aluminum Alloy 18-22 Mabuti Anodized Mga electronics cleanroom, magaan na application Baseline 20%
Cold-Rolled Steel Powder Coating 20-25 Patas Electrostatic spray (≥80μm) Pangkalahatang industriya, mga proyektong mababa ang badyet Baseline

Intelligent Control Systems: Group Control at Energy Monitoring

Sa modernong mga malinis na silid, Mga FFU ay madalas na marami (daan-daan hanggang libu-libong mga yunit), na nangangailangan ng matalinong mga sistema ng kontrol para sa sentralisadong pamamahala. Ang mga pangunahing function ng control system ay ang mga sumusunod:

  • Sentralisadong platform sa pagsubaybay : Ang isang computer ay maaaring sentral na kontrolin hanggang sa 8,000 EC fan Mga FFU , pagsubaybay sa bilis ng bawat fan, katayuan ng pagpapatakbo, mga alarma ng pagkakamali, at pinagsama-samang runtime sa real time;
  • Kontrol sa pagpapangkat ng zone : Ang mga FFU ay maaaring pangkatin ayon sa lugar o klase ng kalinisan para sa pinag-isang pagsasaayos ng bilis at kontrol sa pagsisimula/paghinto. Halimbawa, high-speed na operasyon sa mga oras ng produksyon, awtomatikong lumipat sa low-speed energy-saving mode sa gabi o sa mga oras na hindi produksyon;
  • Differential pressure interlocking : Naka-link sa cleanroom differential pressure sensor, awtomatikong tumataas ang bilis ng FFU kapag bumaba ang pressure sa silid sa ibaba ng setpoint upang mapanatili ang katatagan ng presyon;
  • Mga istatistika ng pagkonsumo ng enerhiya at pag-optimize : Awtomatikong kinakalkula ng system ang pinagsama-samang pagkonsumo ng kuryente sa bawat FFU, bumubuo ng mga ulat ng enerhiya, kinikilala ang mga unit na may mataas na pagkonsumo, at ino-optimize ang mga diskarte sa pagpapatakbo. Maaaring makamit ng mga tagahanga ng EC pagtitipid ng enerhiya ng higit sa 50% sa ilalim ng paunang HEPA filter resistance;
  • Malayong pag-access at mga alarma : Sinusuportahan ang malayuang pagsubaybay sa pamamagitan ng LAN o internet; awtomatikong nagpapadala ng mga notification ng alarma (SMS/email/APP push) para sa fan failure, pagbara ng filter, o pagkaantala ng komunikasyon.

Mga paraan ng pagkontrol: Sinusuportahan ng EC fan ang 0-10V, PWM, o RS485 na kontrol sa bilis ng komunikasyon, na may oras ng pagtugon na ≤1 segundo. Ang pagpili ng mga kagalang-galang na tatak tulad ng German EBM ay nagsisiguro ng maaasahang built-in na control module na walang putol na isinasama sa mga host computer sa pamamagitan ng MODBUS RTU protocol.

Pag-install at Pagpili: Mga Pangunahing Alituntunin sa Application para sa FFU sa Mga Cleanroom

Ang mga sumusunod ay mga pangunahing parameter at rekomendasyon para sa pagpili at pag-install ng FFU:

Talahanayan 4: Pagpili ng FFU at mga rekomendasyon sa parameter ng aplikasyon
Sitwasyon ng Application Inirerekomendang Laki ng FFU (mm) Na-rate na Airflow (m³/h) Bilis ng Mukha (m/s) Densidad ng Arrangement (mga yunit/m²)
ISO 5 (Class 100) buong saklaw 1175×575 o 1225×1225 1000-1500 0.35-0.45 90-100% coverage
ISO 6 (Class 1,000) na bahagyang saklaw 1175×575 800-1000 0.25-0.35 20-35%
ISO 7 (Class 10,000) 1175×575 600-800 0.22-0.28 15-25%
materyal/localized clean zone 610×610 o custom 300-600 0.35-0.50 Lokal na pag-aayos

Pagpapanatili ng FFU at Pamamahala ng Lifecycle

Ang regular na pagpapanatili ay kritikal para sa pagtiyak ng pangmatagalang matatag na operasyon ng mga FFU. Ang isang inirerekomendang iskedyul ng pagpapanatili ay ang mga sumusunod:

  1. Buwanang inspeksyon : Suriin ang katayuan ng pagpapatakbo ng FFU (walang abnormal na ingay o vibration), mga pagbabasa ng differential pressure gauge (itala ang paunang halaga at trend), at pre-filter na akumulasyon ng alikabok;
  2. quarterly : Malinis na fan impeller at interior ng pabahay (gamit ang mga lint-free na wipe at isopropyl alcohol); suriin para sa maluwag na mga koneksyon sa kuryente;
  3. Kalahati-taon : Subukan ang bilis at pagkakapareho ng outlet ng FFU (sukatin ang hindi bababa sa 5 puntos); kung ang velocity deviation ay lumampas sa ±20%, ayusin ang bilis ng fan o siyasatin ang filter;
  4. Taun-taon : Magsagawa ng PAO leak testing upang matiyak na walang HEPA/ULPA filter na tumagas. Sabay-sabay na i-calibrate ang mga differential pressure sensor at mga control system;
  5. Pagpapalit ng filter : Palitan ang filter kapag ang differential pressure ay umabot ng dalawang beses sa unang resistance, o kapag ang PAO leak testing ay nagpapakita ng leakage. Muling suriin para sa mga tagas pagkatapos ng pagpapalit.

Mga FFU nilagyan ng mataas na kalidad na EC fan (hal., German EBM), sa ilalim ng normal na kondisyon ng pagpapanatili, ay maaaring makamit isang kabuuang buhay ng serbisyo ng unit na higit sa 10 taon, na may bahagi ng fan na may kakayahang 80,000 oras ng tuluy-tuloy na operasyon na walang kasalanan . Ang pagtatatag ng mga rekord ng kagamitan na nagdodokumento ng petsa ng pag-install, kasaysayan ng pagpapanatili, at mga agwat ng pagpapalit ng filter para sa bawat FFU ay nagbibigay-daan sa predictive na pagpapanatili at pinipigilan ang mga biglaang pagkabigo na maaaring makakompromiso sa kalinisan.
