C-shaped steel purlins Manufacturer

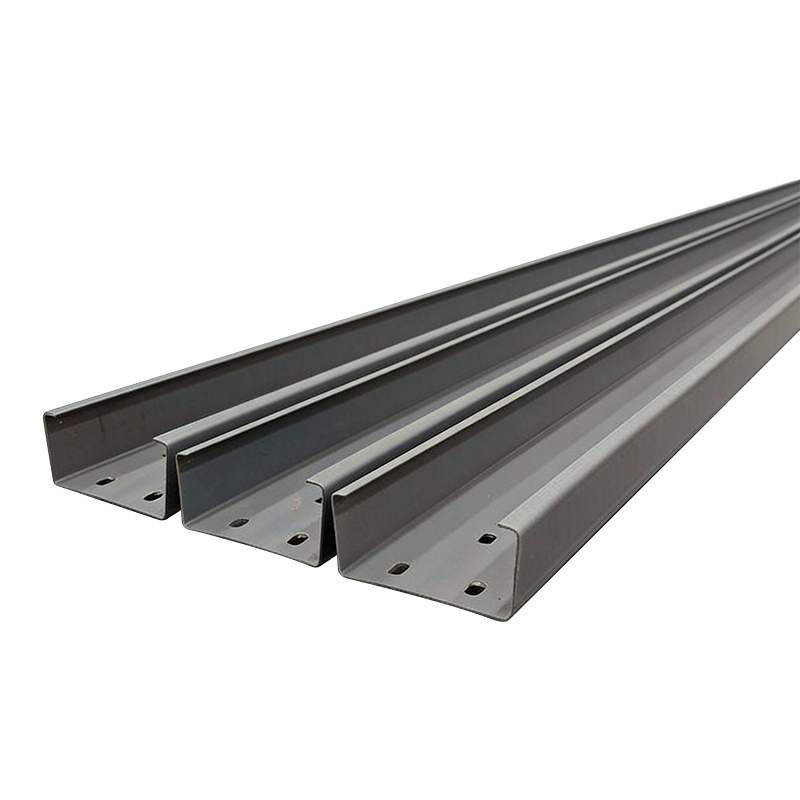

C-shaped steel purlins ay manipis na pader, malamig na nabuong mga miyembro ng istruktura na may hugis-C na cross-section na nagsisilbing kritikal na load-transfer link sa pagitan ng roof o wall cladding panel at ng pangunahing steel frame. Ang kanilang pagtukoy sa mga pakinabang— matatag na cross-sectional na mekanikal na mga katangian, mataas na ratio ng lakas-sa-timbang, at direktang pag-install —gawin silang mas pinili para sa mga pang-industriyang halaman, bodega, sentro ng logistik, at magaan na komersyal na gusali na may mga haba hanggang 25 talampakan (7.6 metro) [^103^]. Hindi tulad ng Z-purlins, na nangangailangan ng overlapping para sa tuluy-tuloy na mga span, ang C-purlins ay nangunguna sa single-span at simple-span na mga application kung saan ang bilis ng pagtayo at kahusayan sa gastos ay pinakamahalaga.

Para sa mga proyektong nangangailangan ng suporta sa dingding, floor joists, o single-bay roofing, nag-aalok ang C-purlins ng a 20–30% ang matitipid sa mga Z-purlin system habang inaalis ang pagiging kumplikado ng mga koneksyon sa lap. Tinitiyak ng kanilang 90-degree na flange geometry ang predictable load path at pinapasimple ang pagdedetalye ng bracket, na ginagawa itong solusyon para sa mga pre-engineered na metal na gusali at steel structure frameworks sa buong mundo.

Cross-Sectional Geometry at Structural Behavior

Ang hugis-C na profile ay mono-symmetrical, na nagtatampok ng vertical web na may dalawang parallel horizontal flanges na naka-orient sa 90 degrees sa web. Ang geometry na ito ay naghahatid ng predictable mechanical behavior sa ilalim ng gravity at wind load.

Mga Katangian ng Seksyon at Pamamahagi ng Pagkarga

Ang C-section ay nagbibigay ng matatag na flexural performance tungkol sa malakas na axis nito (patayo sa web), na ginagawa itong perpekto para sa pagsuporta sa pantay na distributed na mga load sa bubong at dingding. Ang parallel flanges ay lumilikha ng pare-parehong mga ibabaw ng tindig para sa mga cladding na fastener at mga koneksyon ng bracket. Gayunpaman, dahil ang seksyon ay bukas at mono-symmetrical, ito ay nagpapakita ng mas mababang torsional rigidity kaysa sa sarado o Z-shaped na mga seksyon. Ang katangiang ito ay gumagawa ng C-purlins pinakaangkop para sa mga aplikasyon kung saan inilalapat ang mga load sa pamamagitan ng shear center o kung saan ang bridging ay ibinigay upang pigilan ang lateral-torsional buckling [^95^].

Mga Kakayahang Span ayon sa Lalim ng Seksyon

Ang karaniwang C-purlin depth ay mula sa 100 mm hanggang 400 mm (4 in hanggang 16 in) , na ang bawat lalim ay tumutugma sa partikular na span at mga limitasyon ng pagkarga. Ang sumusunod na talahanayan ay nagbubuod ng mga tipikal na kakayahang sumasaklaw sa ilalim ng karaniwang mga pagkarga sa bubong [^103^]:

Ang aktwal na kakayahan sa spanning ay depende sa purlin spacing, steel thickness (gauge), roof load (dead live snow), at lokal na mga kinakailangan sa code ng gusali. Para sa mga span na lampas sa 8 metro, ang mga Z-purlin na may lapped na koneksyon ay karaniwang nagiging mas matipid kaysa sa mga solong C-purlin na seksyon [^102^].

Mga Detalye ng Materyal at Pamantayan sa Paggawa

Ang tibay at integridad ng istruktura ng C-purlins ay pinamamahalaan ng base steel grade, coating system, at cold-forming precision.

Base Steel at Mechanical Properties

Ang mga C-purlin ay ginawa mula sa malamig na nabuo galvanized steel strip na may pinakamababang lakas ng ani ng 345 N/mm² (50 ksi) , katumbas ng ASTM A572 Grade 50 o AS/NZS 1397 G450 na materyal. Ang mga karaniwang base metal thicknesses (BMT) ay mula sa 1.5 mm hanggang 3.0 mm (0.059 in hanggang 0.118 in), na may mas mabibigat na gauge na pinili para sa mas mataas na load o mas malawak na spacing application [^97^]. Ang proseso ng cold-forming ay nagpapatigas sa bakal, na nagpapataas ng lakas ng ani nito ng 10–15% kumpara sa parent coil material.

Mga Sistema sa Proteksyon ng Kaagnasan

Tatlong pagpipilian sa patong ang nangingibabaw sa merkado:

• Hot-dip galvanized (Sinc coating) : Karaniwang coating mass na 180–275 g/m² (Z180–Z275), na nagbibigay 40 taon ng paglaban sa kaagnasan sa mga hindi magandang panloob na kapaligiran [^96^].
• ZAM coating (Zinc-Aluminum-Magnesium) : Advanced na alloy coating na nag-aalok ng 2–3× ang corrosion resistance ng purong zinc, perpekto para sa baybayin o high-humidity na mga pang-industriyang setting [^104^].
• Prime-painted na tapusin : Inilapat sa ibabaw ng galvanized substrate para sa aesthetic consistency na may mga colored cladding panel; hindi isang standalone corrosion barrier.

Mga Pagpapahintulot sa Paggawa

Tinitiyak ng precision manufacturing ang fit-up na kalidad sa panahon ng pag-install. Ang mga karaniwang pagpapaubaya sa produksyon ay [^101^]:

• Haba: ±5 mm
• Lapad ng flange: ±1 mm
• Lalim ng web: ±1 mm
• Puwang sa gitna ng butas: ±1.5 mm

C-Purlin vs. Z-Purlin: Pamantayan sa Pagpili

Habang ang parehong mga seksyon ng C at Z ay nagsisilbing pangalawang mga miyembro ng framing, ang kanilang mga natatanging geometries ay lumilikha ng makabuluhang mga pagkakaiba sa pagganap na nagdidikta sa pagiging angkop ng aplikasyon.

Ang pangunahing panuntunan ng hinlalaki: gumamit ng C-purlins para sa mga girt sa dingding, floor joists, at single-span roof na wala pang 8 metro; tukuyin ang mga Z-purlins para sa mga multi-span na bubong, malalaking industrial bay, at mga proyektong may mabigat na snow o wind load [^96^].

Pinakamahuhusay na Kasanayan sa Pag-install at Mga Kinakailangan sa Bracing

Binabago ng wastong pag-install ang mga C-purlin mula sa mga indibidwal na miyembro tungo sa isang magkakaugnay na sistema ng istruktura na may kakayahang lumaban sa gravity, hangin, at seismic load.

Purlin Spacing at Mga Detalye ng Suporta

Ang karaniwang puwang ng purlin para sa metal na bubong ay mula sa 1.2 m hanggang 1.8 m (4 na piye hanggang 6 na piye) sa gitna, depende sa cladding profile at pag-load ng disenyo. Ang mga C-purlin ay sinusuportahan ng mga angle connector bracket o general-purpose bracket na naka-bold sa pangunahing frame rafters o column. Ang pagpili ng bracket ay dapat tumugma sa lalim ng purlin: ang isang C150 purlin ay nangangailangan ng isang AC150 bracket (0.30 kg bawat isa), habang ang isang C300 purlin ay nangangailangan ng isang AC300 bracket (0.69 kg bawat isa) [^101^].

Bridging para sa Lateral Stability

Dahil ang mga bukas na C-section ay madaling kapitan sa lateral-torsional buckling, ang bridging (tinatawag ding sag rods o fly bracing) ay mahalaga. Nililimitahan ng bridging ang hindi naka-braced na haba ng compression flange at pinipigilan ang pag-ikot sa ilalim ng pagkarga. Ang inirerekomendang maximum bridging spacing ay:

• Mga seksyon ng C100 : 2000 mm maximum na espasyo
• Mga seksyon ng C150 : 3000 mm maximum na espasyo
• C200–C400 na mga seksyon : 4000 mm maximum na espasyo [^101^]

Karaniwang naka-install ang bridging sa mid-span para sa mga single span at sa third-points para sa tuluy-tuloy na span. Ang HookFast-style bridging system ay nagbibigay-daan sa pag-install nang walang tool sa pamamagitan ng pag-clip nang direkta sa mga prepunched hole sa purlin web.

Pagkakasunud-sunod ng Pag-install

Tinitiyak ng inirekumendang pagkakasunud-sunod ng pagtayo ng parehong kaligtasan at katumpakan ng dimensional:

1. Markahan ang mga linya ng purlin sa mga pangunahing miyembro ng frame sa tinukoy na espasyo.
2. Mag-install ng mga bracket sa bawat punto ng suporta ng purlin, tinitiyak ang pagkakahanay ng antas sa loob ng ±3 mm.
3. Ilagay ang C-purlins papunta sa mga bracket na ang bukas na gilid ay pare-parehong nakatuon (karaniwang pababa para sa mga purlin sa bubong upang mapadali ang pagkakabit ng bridging).
4. Bolt purlins sa mga bracket gamit ang M12 o M16 bolts na may washers; metalikang kuwintas sa 50–70 N·m.
5. Mag-install ng tulay bago ilapat ang bubong o pader cladding upang patatagin ang purlin line.
6. I-verify ang pagkakahanay : ang mga tuktok ng purlin ay dapat nasa antas sa loob ng L/360 na limitasyon sa pagpapalihis sa ilalim ng patay na pagkarga.

Mga Aplikasyon sa Mga Sektor ng Industriya

C-shaped steel purlins ay naka-deploy sa malawak na spectrum ng mga uri ng konstruksiyon, bawat isa ay nagpapataw ng mga natatanging hinihingi sa pagganap.

Mga Industrial Plant at Warehouse

Sa mga pre-engineered steel na gusali para sa pagmamanupaktura at imbakan, sinusuportahan ng C-purlins ang mga trapezoidal roof sheet at wall cladding panel. Karaniwang lapad ng bay ng 6–8 metro perpektong nakahanay sa C200 o C250 na mga kapasidad ng purlin. Ang magaan na katangian ng C-purlins (C200×1.5 mm ay humigit-kumulang na tumitimbang 4.5 kg/m ) binabawasan ang pangangailangan ng crane sa panahon ng pagtayo at binabawasan ang kabuuang patay na karga sa pangunahing frame [^101^].

Mga Logistics Center at Distribution Hub

Ang mga modernong pasilidad ng logistik ay nangangailangan ng malawak na malinaw na mga span at mataas na taas ng eave. Habang ang mga pangunahing frame ay kadalasang gumagamit ng mga Z-purlin para sa pangunahing bubong, ang mga C-purlin ay madalas na tinutukoy para sa mezzanine floor, canopy, at partition wall kung saan mas maikli ang mga span at mas magaan ang mga load. Ang kanilang kadalian sa pag-install ay nagpapabilis sa paghahatid ng proyekto sa mabilis na pag-unlad.

Mga Sistema ng Suporta sa Photovoltaic

Ang mga C-purlin ay lumitaw bilang isang ginustong elemento ng framing para sa ground-mounted solar arrays at rooftop PV installation. Ang kanilang open channel profile ay madaling tumatanggap ng bolted clamp connections para sa solar panel rails, at ang galvanized coating ay nakatiis ng mga dekada ng outdoor exposure. Karaniwang C150 o C200 na mga seksyon sa 1.5–2.0 m ang pagitan magbigay ng sapat na suporta para sa karaniwang mga dimensyon ng PV module na 1.0 m × 2.0 m.

Mga Gusaling Pang-agrikultura at Rural

Nakikinabang ang mga gusali ng sakahan, kulungan ng kagamitan, at silungan ng mga hayop mula sa kahusayan sa gastos at paglaban ng kaagnasan ng C-purlins. Sa mga application na ito, ang mga seksyon ng C100 o C150 sa katamtamang haba ay nagbibigay ng sapat na kapasidad para sa metal na bubong habang pinananatiling minimal ang mga gastos sa materyal. Ang 40 taong buhay ng serbisyo ng galvanized C-purlins ay naghahatid ng pangmatagalang halaga sa mga rural na setting kung saan maaaring limitado ang access sa pagpapanatili [^96^].

Quality Control at Compliance Standards

Ang pagtiyak sa pagganap ng C-purlin ay nangangailangan ng pagsunod sa kinikilalang mga pamantayan ng materyal at disenyo sa buong supply chain.

Mga Kodigo sa Materyal at Disenyo

Ang disenyo at pagmamanupaktura ng C-purlin ay pinamamahalaan ng mga sumusunod na pamantayan:

• AS/NZS 4600:2018 (Australia/New Zealand): Cold-formed steel structures design code, malawakang tinutukoy para sa mga kalkulasyon ng kapasidad ng purlin.
• ASTM A1003/A1004 (USA): Karaniwang detalye para sa steel sheet na ginagamit sa cold-formed framing.
• EN 1993-1-3 (Europe): Eurocode 3 na mga panuntunan sa disenyo para sa cold-formed thin-gauge na mga miyembro at sheeting.
• GB/T 2518 (China): Standard para sa tuluy-tuloy na hot-dip zinc-coated steel sheets at strips.

Pagtitiyak ng Kalidad ng Pabrika

Ang mga kilalang tagagawa ay nagpapatupad ng mga sistema ng pamamahala ng kalidad ng ISO 9001 na may mga sumusunod na protocol ng inspeksyon:

1. Inspeksyon ng papasok na coil : I-verify ang lakas ng ani, masa ng patong, at pagpapaubaya sa kapal laban sa mga sertipiko ng mill.
2. In-process na pagsubaybay : Suriin ang mga sukat na bumubuo ng roll tuwing 2 oras; ayusin ang mga puwang ng roller upang mapanatili ang katumpakan ng profile.
3. Pagpapatunay ng pagsuntok ng butas : Kumpirmahin ang mga sentro ng butas, diameter, at distansya ng gilid gamit ang go/no-go gauge.
4. Panghuling inspeksyon : Sukatin ang haba, straightness, at surface finish sa bawat bundle; tanggihan ang mga piraso na may pinsala sa coating o dimensional non-conformance.
