Ang steel floor decking ay isang cold-formed, galvanized steel sheet na may embossed ribs at indentations na nagsisilbing parehong permanenteng formwork at composite reinforcement sa kongkretong sahig na mga slab. Kapag isinama sa isang balangkas ng istrukturang bakal, inaalis nito ang pangangailangan para sa pansamantalang troso o plywood na formwork, binabawasan ang paggawa sa lugar ng 40–60% , at lumilikha ng composite floor system na may superior stiffness at load-bearing capacity. Ang rate ng paggamit ng materyal nito ay karaniwang mula sa 70–80% , na ginagawa itong pinakamainam na solusyon sa ekonomiya para sa maraming palapag na mga gusali, mga bodega ng logistik, at malalaking pasilidad na pangkomersyo.

Hindi tulad ng tradisyonal na cast-in-place concrete slab na umaasa sa naaalis na formwork, ang steel decking ay nananatiling naka-embed sa tapos na slab, na aktibong nakikilahok sa tensile reinforcement sa ilalim ng sahig. Ang dual-function na katangian na ito ang dahilan kung bakit naging karaniwang kasanayan ang steel decking sa modernong pagtatayo ng istruktura ng bakal sa buong North America, Europe, at Asia.

Mga Pangunahing Teknikal na Parameter at Mga Kumbensyon sa Pangalan

Ang mga produktong steel floor decking ay sumusunod sa isang standardized na sistema ng pagbibigay ng pangalan na nag-encode ng mga kritikal na geometric na dimensyon. Ang pag-unawa sa convention na ito ay mahalaga para sa tumpak na detalye at pagkuha.

Pag-decode ng Numero ng Modeloo

Isang tipikal na pagtatalaga ng modelo tulad ng YX 51-253-760 nahahati sa tatlong numerical na bahagi:

• 51 — Taas ng tadyang sa milimetro (taas ng alon). Tinutukoy nito ang lalim ng pinagsama-samang pagkilos at pangkalahatang kapal ng slab.
• 253 — Wave pitch sa millimeters (gitna-sa-gitnang distansya sa pagitan ng mga katabing tadyang). Naaapektuhan nito ang kakayahang sumasaklaw ng decking at kongkretong pagkakahawak.
• 760 — Epektibong lapad ng saklaw sa milimetro. Ito ang net width na ibinibigay ng bawat sheet sa floor area pagkatapos mag-overlap.

Halimbawa, ang YX 51-253-760 high-rib load-bearing steel floor deck ay nagtatampok ng 51 mm na taas ng wave, 253 mm na wave pitch, at 760 mm na epektibong coverage width na may nakabukas na lapad na 1000 mm, na nagbubunga ng isang rate ng paggamit ng materyal na 76%. Ang modelong ito ay partikular na ininhinyero para sa maraming palapag at matataas na gusaling istruktura ng bakal kung saan parehong kritikal ang kapasidad ng pagkarga at bilis ng konstruksyon.

Mga Detalye ng Kritikal na Dimensyon

Higit pa sa code ng modelo, maraming mga parameter ang namamahala sa pagganap ng istruktura:

• Base steel kapal : Karaniwang 0.8–1.5 mm para sa karaniwang load-bearing applications; Ang mga mabibigat na pang-industriyang sahig ay maaaring mangailangan ng hanggang 2.0 mm.
• Nakabukang lapad : Ang lapad ng flat sheet bago mabuo ang roll, karaniwang 1000 mm o 1250 mm, na nagdidikta sa pagpili ng coil at pag-minimize ng basura.
• Rate ng paggamit ng materyal : Kinakalkula bilang (epektibong lapad ng saklaw / lapad na nakabuka) × 100%. Ang mas mataas na mga rate (75–80%) ay nagpapahiwatig ng mas mahusay na paggamit ng materyal at mas mababang pagkonsumo ng bakal sa bawat metro kuwadrado.

Saklaw ng Produkto at Pagtutugma ng Application

Ang steel floor decking ay hindi isang solong produkto kundi isang pamilya ng mga profile na na-optimize para sa iba't ibang pangangailangan sa istruktura. Tinitiyak ng pagpili ng tamang profile ang kaligtasan at kahusayan sa gastos.

High-Rib vs. Low-Rib Profile

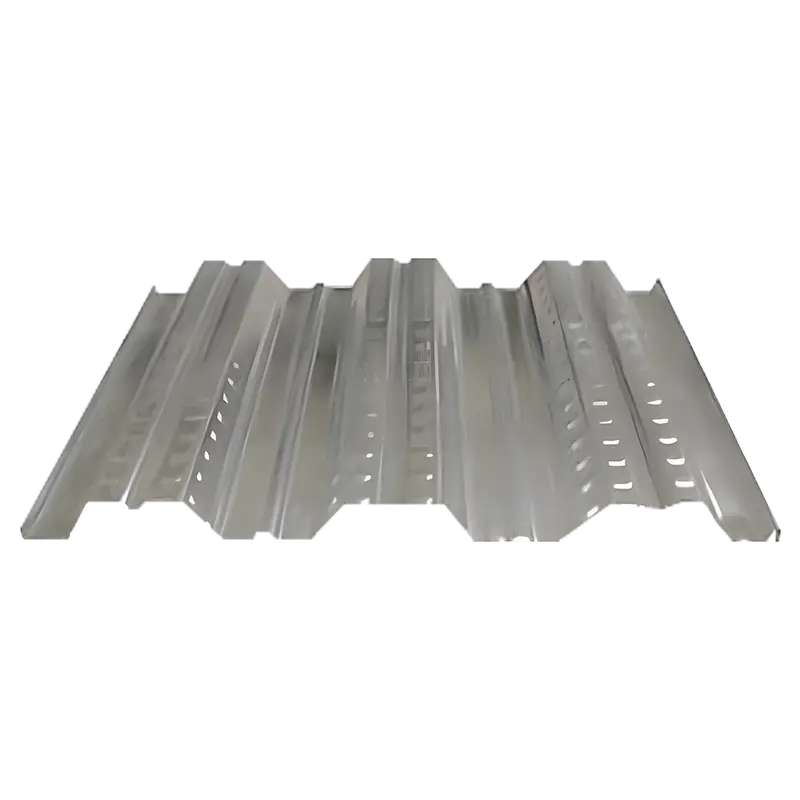

High-rib decking (taas ng tadyang ≥50 mm, tulad ng YX 51-253-760 at YX 75-293-880) ay nagbibigay ng mas malalim na konkretong pagkaka-embed at higit na lakas ng composite bond. Ang mga profile na ito ay mahalaga para sa maraming palapag na mga gusali at mabibigat na pang-industriya na sahig kung saan lumalampas ang mga live load 5 kN/m² . Ang tumaas na taas ng tadyang ay tinatanggap din ang mas malaking diameter na mga shear stud, na nagpapahusay sa kapasidad ng interface ng bakal-kongkreto.

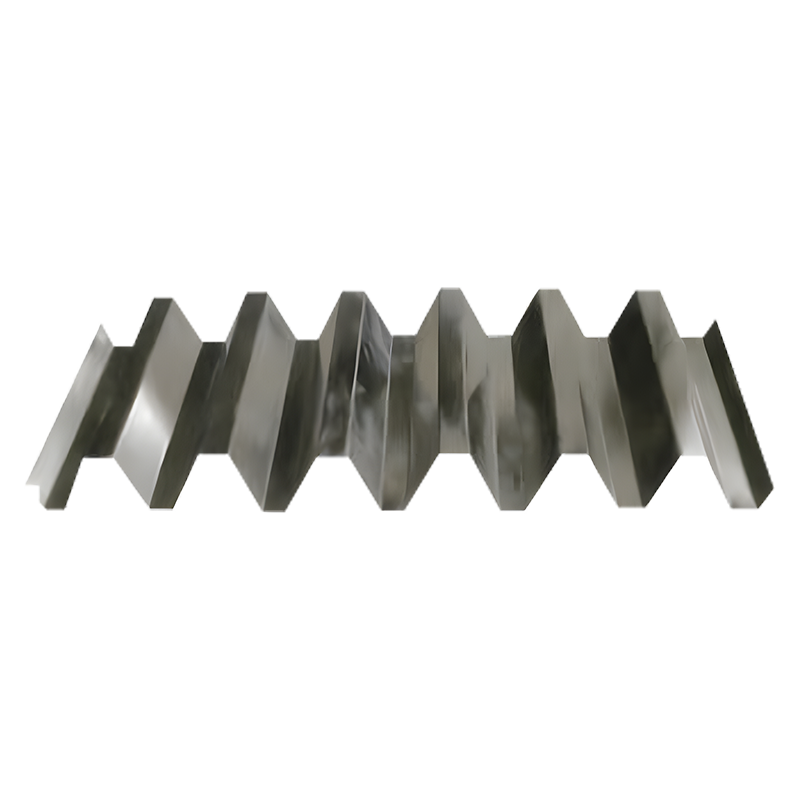

Low-rib decking (Ang taas ng tadyang 30–40 mm, gaya ng YX 35-125-750) ay mas magaan at mas matipid, angkop para sa mga gusali ng opisina, mga retail space, at mezzanine na may katamtamang mga kinakailangan sa pagkarga. Ang pinababang lalim ng profile ay nagbibigay-daan sa mas manipis na pangkalahatang kapal ng slab, na pinapaliit ang mga taas mula sa sahig at bigat sa istruktura.

Composite Action at Structural Performance

Ang pangunahing bentahe ng engineering ng steel floor decking ay nasa kakayahang bumuo ng composite slab na may cast-in-place concrete. Ang pinagsama-samang pag-uugali na ito ay kapansin-pansing nagpapataas ng kapasidad sa sahig kumpara sa mga hindi pinagsama-samang sistema.

Mekanismo ng Composite Bond

Tinitiyak ng tatlong mekanismo ang epektibong pinagsama-samang pagkilos:

1. Mechanical interlock : Ang mga embossed indentations at dimples sa ibabaw ng decking ay lumikha ng pisikal na pagkakahawak sa matigas na kongkreto, na pumipigil sa pahalang na madulas.
2. Tapusin ang anchorage : Ang mga shear stud na hinangin sa pamamagitan ng decking sa sumusuporta sa steel beam ay naglilipat ng mga longitudinal shear forces at pinipigilan ang end-slip ng decking sheet.
3. Likas na bono : Ang galvanized zinc coating sa ibabaw ng bakal ay nagbibigay ng chemical adhesion na may kongkreto, na nag-aambag sa paunang lakas ng bono bago ganap na mabuo ang mechanical interlock.

Pagganap ng Load-Bearing at Deflection

Sa isang composite slab, ang steel decking ay nagsisilbing bottom reinforcement (tensile zone), habang ang kongkreto sa itaas ng neutral axis ay lumalaban sa compression. Ang na-optimize na pamamahagi ng stress na ito ay nagbubunga ng:

• Mga ratio ng span-to-depth ng 25–35 para sa simpleng suportadong mga slab, kumpara sa 15–20 para sa conventional reinforced concrete slab na may katumbas na kapal.
• Pagbawas ng pagpapalihis ng 30–50% sa ilalim ng mga service load dahil sa tumaas na moment of inertia ng composite section.
• paglaban sa apoy ng 1–2 oras na makakamit gamit ang karaniwang kongkretong takip sa ibabaw ng decking ribs, na nakakatugon sa mga kinakailangan sa code ng gusali para sa karamihan ng mga komersyal at pang-industriyang occupancies.

Mga Detalye ng Materyal at Pamantayan sa Paggawa

Ang tibay at pagganap ng steel floor decking ay pinamamahalaan ng pagpili ng batayang materyal, mga coating system, at katumpakan ng pagmamanupaktura.

Base Steel at Galvanizing

Ang pangunahing materyal ay karaniwang Q235 o Q345 na istrukturang bakal na may lakas ng ani na 235 MPa o 345 MPa ayon sa pagkakabanggit. Ang steel sheet ay sumasailalim sa tuluy-tuloy na hot-dip galvanizing upang makamit ang isang zinc coating mass ng ≥180 g/m² (katumbas ng Z180 designation), na nagbibigay ng proteksyon sa kaagnasan para sa mga panloob na kapaligiran. Para sa mga agresibong kapaligiran tulad ng mga kemikal na halaman o pasilidad sa baybayin, Z275 o Z350 mga coatings (275–350 g/m² zinc mass) ay tinukoy.

Cold-Forming at Pagpaparaya

Ang decking ay ginawa sa pamamagitan ng tuluy-tuloy na roll-forming mula sa coil stock. Ang mga kritikal na pagpapahintulot sa pagmamanupaktura ay kinabibilangan ng:

• Pagpapahintulot sa kapal : ±0.05 mm para sa mga sheet na ≤1.0 mm; ±0.08 mm para sa mga sheet na 1.0–1.5 mm.
• Pagpapahintulot sa taas ng alon : ±1.0 mm upang matiyak ang pare-parehong kongkretong takip at pinagsama-samang lalim.
• Pagpapahintulot sa lapad ng saklaw : ±2.0 mm bawat sheet upang mapanatili ang wastong lapping at maiwasan ang pinagsama-samang mga error sa maraming mga sheet.

Daloy ng Trabaho sa Pag-install at Pinakamahuhusay na Kasanayan

Ang wastong pag-install ay mahalaga sa pagsasakatuparan ng buong istruktura at pang-ekonomiyang benepisyo ng steel floor decking. Tinitiyak ng sumusunod na daloy ng trabaho ang kalidad at kaligtasan.

Paghahanda bago ang Pag-install

Bago ilagay ang decking, i-verify na kumpleto at nakahanay ang steel beam framework. Ang mga beam top flanges ay dapat na kapantay sa loob ±5 mm sa kabuuan ng deck span upang maiwasan ang hindi pantay na kapal ng kongkreto. Maghanda ng mga guhit ng layout na nagsasaad ng oryentasyon ng sheet, mga lokasyon ng lap, at mga butas sa pagtagos upang mabawasan ang pagputol sa lugar.

Paglalagay at Pangkabit ng Sheet

Ang mga sheet ay inilalagay patayo sa mga sumusuportang steel beam, na may gilid na laps ng ≥25 mm at dulo lap ng ≥50 mm sa ibabaw ng mga beam. Ang mga self-drill na turnilyo o welded stud ay sinisigurado ang decking sa beam flanges sa 300–400 mm na mga sentro . Para sa pinalawak na profile ng YX 51-304-914, ang 914 mm na lapad ng coverage ay binabawasan ang bilang ng mga side lap nang humigit-kumulang 15% kumpara sa 750–760 mm na mga profile, direktang pinapabuti ang bilis ng pag-install at binabawasan ang pagkonsumo ng fastener.

Pagbubuhos at Paggamot ng Kongkreto

Ang kongkreto ay karaniwang inilalagay sa isang solong pagbuhos upang matiyak ang monolitikong pag-uugali. Ang pinakamababang lakas ng kongkreto ay C25 (25 MPa cylinder strength) para sa karaniwang mga sahig; Ang C30 o mas mataas ay inirerekomenda para sa mabibigat na gawaing pang-industriya na aplikasyon. Ang kapal ng slab ay sinusukat mula sa tuktok ng steel decking hanggang sa kongkretong ibabaw, na may karaniwang mga halaga ng 120–150 mm para sa mga gusali ng opisina at 150–200 mm para sa mga bodega. Wastong paggamot para sa 7 araw tinitiyak ang sapat na pag-unlad ng lakas bago mag-load.

Mga Madalas Itanong

1. Ano ang pagkakaiba sa pagitan ng steel floor decking at tradisyonal na formwork?

Nagsisilbing steel floor decking permanenteng formwork na nananatiling naka-embed sa kongkretong slab pagkatapos ng pagbuhos, na aktibong nag-aambag sa structural strength bilang bottom reinforcement. Ang tradisyunal na troso o plywood na formwork ay pansamantala at dapat tanggalin pagkatapos ng konkretong curing, na nangangailangan ng karagdagang paggawa at materyal na basura. Tinatanggal ng steel decking ang pag-alis ng formwork, binabawasan ang paggawa sa lugar sa pamamagitan ng 40–60% , at pini-compress ang mga ikot ng pagbuo ng sahig mula 7–14 araw hanggang 3–5 araw .

2.Paano ako pipili sa pagitan ng high-rib at low-rib steel decking profiles?

Pumili high-rib decking (taas ng tadyang ≥50 mm) para sa maraming palapag na gusali, mabibigat na sahig na pang-industriya, at mga aplikasyon na may mga live load na lampas 5 kN/m² . Ang mas malalim na ribs ay nagbibigay ng higit na mahusay na composite bond strength at tumanggap ng mas malalaking shear studs. Pumili mababang-rib decking (taas ng tadyang 30–40 mm) para sa mga gusali ng opisina, retail space, at mezzanine na may katamtamang karga. Ang mga profile na may mababang tadyang ay nagbibigay-daan sa mas manipis na pangkalahatang mga kapal ng slab, na nagpapababa ng bigat ng istruktura at mga taas mula sa sahig.

3. Ano ang karaniwang rate ng paggamit ng materyal para sa steel floor decking?

Ang mga rate ng paggamit ng materyal ay karaniwang mula sa 70–80% , kinakalkula bilang (epektibong lapad ng saklaw ÷ lapad na nakabukas) × 100%. Halimbawa, ang profile ng YX 51-253-760 ay may 760 mm na lapad ng saklaw mula sa 1000 mm na nakabukang sheet, na nagbubunga ng isang 76% rate ng paggamit . Ang mas mataas na mga rate ay nagpapahiwatig ng mas mahusay na paggamit ng materyal at mas mababang per-square-meter steel consumption. Ang mga pinalawak na profile tulad ng YX 51-304-914 ay nakakamit ng mas mataas na kahusayan na may 914 mm na lapad ng coverage.

4.Anong mga detalye ng zinc coating ang kinakailangan para sa iba't ibang kapaligiran?

Para sa karaniwang panloob na kapaligiran, Z180 (180 g/m² zinc coating mass) ay sapat na. Para sa katamtamang pang-industriya o mahalumigmig na kapaligiran, tukuyin Z275 (275 g/m²). Para sa mga agresibong kapaligiran gaya ng mga kemikal na halaman, pasilidad sa baybayin, o mga lugar na may mataas na kaagnasan, Z350 (350 g/m²) o mga espesyal na patong na haluang metal tulad ng ZAM (Zinc-Aluminum-Magnesium) ay inirerekomenda upang matiyak ang pangmatagalang corrosion resistance.

5.Maaari bang gamitin ang steel floor decking nang walang shear studs?

Oo, para sa mga light-load na application at maikling span, ang steel decking ay maaaring gumana bilang non-composite permanent formwork walang shear studs. Sa kasong ito, sinusuportahan ng decking ang wet concrete at construction load sa panahon ng pagbubuhos ngunit hindi nakikilahok sa panghuling composite slab strength—ilalim na reinforcement ay dapat ibigay ng conventional rebar. Para sa pinagsama-samang pagkilos at maximum span na kakayahan, ang mga shear stud ay mahalaga at dapat na hinangin sa pamamagitan ng decking patungo sa mga sumusuportang steel beam.

6. Anong kongkretong lakas at kapal ng slab ang inirerekomenda?

Ang pinakamababang lakas ng kongkreto ay C25 (25 MPa cylinder strength) para sa karaniwang komersyal at residential na palapag. Para sa mabibigat na pang-industriya na aplikasyon, mga bodega, at mga lugar na may puro load, C30 o mas mataas ay inirerekomenda. Ang mga karaniwang kapal ng slab ay mula sa 120–150 mm para sa mga gusali ng opisina 150–200 mm para sa mga bodega ng industriya, na sinusukat mula sa tuktok ng steel decking hanggang sa tapos na kongkretong ibabaw. Dapat isama ang taas ng tadyang ng decking kapag kinakalkula ang kabuuang lalim ng istruktura.

7. Paano nakakatulong ang steel floor decking sa paglaban sa sunog?

Maaaring makamit ang mga composite slab na may steel floor decking 1-2 oras ng paglaban sa sunog na may karaniwang kongkretong takip sa ibabaw ng decking ribs. Ang kongkreto ay nagsisilbing thermal barrier, na nagpoprotekta sa steel decking mula sa mabilis na pagtaas ng temperatura sa panahon ng sunog. Ang mga rating ng paglaban sa sunog ay nakasalalay sa kapal ng slab, lalim ng kongkretong takip, at pagkakaroon ng karagdagang reinforcing mesh. Para sa mas mataas na rating ng sunog (2–4 na oras), maaaring kailanganin ang karagdagang reinforcement at pinataas na kongkretong takip.

8. Ano ang mga pangunahing pagsusuri sa kontrol ng kalidad sa panahon ng pag-install?

Kabilang sa mga kritikal na pagsusuri sa pag-install ang: pag-verify ng antas ng steel beam sa loob ±5 mm ; pagtiyak sa gilid lap ng ≥25 mm at dulo lap ng ≥50 mm ; kinukumpirma ang spacing ng fastener sa 300–400 mm na mga sentro ; pagsuri para sa wastong pagkakahanay ng sheet upang maiwasan ang pinagsama-samang mga error sa lapad; at pagsisiyasat para sa pinsala sa coating na maaaring makompromiso ang proteksyon ng kaagnasan. Pagkatapos ng pagbubuhos, i-verify ang kapal ng kongkreto, tagal ng paggamot 7 araw minimum , at slab flatness tolerances.
