Isang Kumpletong Gabay sa Pagpili ng Cleanroom System

Antas ng Kalinisan: Ang Unang Anchor Point of Selection

Ang lahat ng disenyo ng cleanroom system ay umiikot sa antas ng kalinisan. Inuuri ng ISO 14644-1:2025 ang kalinisan mula sa ISO Class 1 hanggang ISO Class 9. Karaniwang ginagamit ng Domestic engineering practice ang Klase 100, Class 1,000, Klase 10,000, at Klase 100,000 na terminolohiya. Ang mas mataas na antas ay nangangailangan ng mas mahigpit na kontrol ng particle, na may mga gastos sa konstruksiyon at pagkonsumo ng enerhiya nang mabilis.

Iwasan ang "over-designing" sa panahon ng pagpili. Isang pharmaceutical company ang nagtayo ng isang Grade C auxiliary zone sa mga pamantayan ng Grade B, na nagresulta sa taunang pagkonsumo ng enerhiya ay tumataas ng humigit-kumulang 35% , at payback period na umaabot ng 2.8 taon. Ang makatuwirang diskarte ay: magdisenyo ng mga core process zone sa pinakamataas na kinakailangan, mag-downgrade ng mga auxiliary zone, at maiwasan ang backflow ng kontaminasyon sa pamamagitan ng differential pressure gradient (core zone ≥10Pa , airlock ≥10Pa , koridor ≥10Pa ).

Modular vs. Tradisyunal na Konstruksyon: Tinutukoy ng Pagpili ng Mode ang Gastos sa Lifecycle

Ito ang pinakamahalagang desisyon sa istruktura noong 2026 na pagpili. Gumagamit ang mga modular na cleanroom ng mga prefabricated na wall panel, ceiling, at FFU unit para sa on-site assembly, habang ang tradisyonal na mode ay kinabibilangan ng on-site welding ng mga frameworks, pag-install ng ductwork, at high-efficiency na mga filter.

Ang mga pangunahing bentahe ng mga modular na solusyon ay nasa scalability at naka-compress na mga iskedyul ng konstruksiyon. Ipinapakita ng data ng pagsukat ng industriya ang mga modular mode na maaari paikliin ang average na panahon ng konstruksiyon ng higit sa 30% , at suportahan ang hinaharap na "pag-aalis ng pader para sa pagpapalawak" — partikular na angkop para sa mga inuupahang pasilidad o negosyong may hindi tiyak na kapasidad. Tungkol sa mga gastos sa pagpapatakbo, dahil sa mataas na kahusayan na kagamitan sa pagtitipid ng enerhiya at mga sistema ng kontrol ng intelligent na grupo, ang pagkonsumo ng enerhiya ay maaaring nabawasan ng 20%-40% kumpara sa mga tradisyonal na solusyon.

Gayunpaman, ang modular ay hindi naaangkop sa pangkalahatan. Kapag ang lugar ay lumampas sa 500 square meters o nagsasangkot ng kumplikadong proseso ng piping, ang tradisyonal na civil works purification engineering EPC general contracting mode ay nag-aalok ng mga pakinabang sa structural strength at komprehensibong piping layout. Sinukat ng isang bagong proyekto ng baterya ng enerhiya na ang isang 800 metro kuwadrado Ang komprehensibong gastos ng modular solution ay talagang 18% na mas mataas kaysa sa tradisyonal, dahil ang mga malalaking span space na structural reinforcement ay nag-offset ng mga prefabrication advantage.

Pagpili ng Pangunahing Kagamitan: Pagtutugma ng Logic para sa FFU, Mga Filter, at Mga Structure ng Sobre

Ang performance ng cleanroom system ay natutukoy sa pamamagitan ng trinity ng "envelope structure purification HVAC automatic control system" — anumang mahinang punto ay magpapababa sa kabuuang bisa.

Ang Structure ng Sobre ay Airtightness: Ang Unang Linya ng Depensa para sa Kalinisan

Ang 2026 na ipinatupad na GB/T 29468-2024 na "Cleanroom Envelope Structure Sandwich Mga panel" ay nilinaw ang mga mandatoryong indicator para sa mga core na rating ng sunog ng materyal, surface coating corrosion resistance, at iba pang mahirap na kinakailangan. Sa panahon ng pagpili, ang mga supplier ay dapat hilingin na magbigay ng panel airtightness test reports — magkasanib na gap air leakage ang pangunahing sanhi ng hindi pagsunod sa kalinisan. Isang proyekto ng pabrika ng electronics ang gumamit ng hindi karaniwang mga profile ng aluminyo para sa pag-splice, na nagreresulta sa mga bilang ng particle ng ISO Class 5 zone lampas sa pamantayan ng 2.3 beses , nangangailangan 47 araw para sa rework upang palitan ang mga sealing gasket at ayusin ang differential pressure.

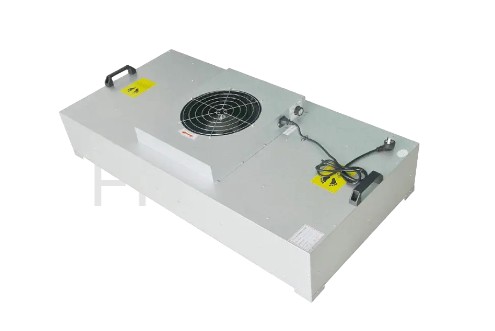

FFU Selection Key Parameter

Ang pagpili ng FFU (Fan Filter Unit) ay nangangailangan ng pansin sa tatlong pangunahing parameter:

• Haba ng fan: Maaabot ng de-kalidad na direct-drive na centrifugal fan mahigit 50,000 oras
• Antas ng ingay: Working zone ≤65dB(A)
• Saklaw ng regulasyon ng bilis: Ang walang hakbang na regulasyon ng bilis ay umaangkop sa iba't ibang kundisyon ng kapasidad

Ang mga linya ng produksyon ng semiconductor ay karaniwang gumagamit ng FFU full-coverage na mga kisame upang lumikha ng unidirectional na daloy, habang ang mga pharmaceutical Grade C zone ay maaaring gumamit ng hindi unidirectional na daloy ng mga lokal na kumbinasyon ng laminar flow hood, pagbabawas ng FFU procurement ng 30% .

Tatlong Yugto ng Diskarte sa Configuration ng Filter

Ang configuration ng filter ay sumusunod sa "primary medium high/ultra-high efficiency" na tatlong yugto ng pagsasala. Ang isang kritikal na maling kuru-kuro ay ang pagpapabaya sa pangunahing kapasidad sa paghawak ng alikabok ng filter — kapag kulang ang kapasidad, maagang bumabara ang mga filter na daluyan at mataas ang kahusayan, na nagiging sanhi ng paglaban ng system sa pag-akyat at pagtaas ng pagkonsumo ng enerhiya. Mga Rekomendasyon:

1. Pangunahin: Mga filter ng panel ng grade G4 (kapasidad sa paghawak ng alikabok ≥500g )
2. Katamtaman: F8 grade pocket filters
3. Mga filter na may mataas na kahusayan sa terminal (grade H13-H14) na may ≥99.99% kahusayan para sa ≥0.3μm na mga particle

Mga Update sa Pagsunod sa 2026 na Dapat Tugunan sa Pinili

Ang 2025-2026 ay isang panahon ng masinsinang pag-update sa mga pamantayan ng cleanroom. Ang pagbabalewala sa mga sumusunod na bagong regulasyon sa panahon ng pagpili ay maaaring humantong sa pagkabigo sa pagtanggap o hindi pagsunod sa pagpapatakbo:

• GB/T 33556.1-2025 (Epektibo noong Mayo 1, 2026): Mga detalye ng aplikasyon para sa malinis na silid ng ospital, pagpapalakas ng negatibong pressure isolation ward at mga kinakailangan sa online na pagsubaybay sa differential pressure ng operating room
• GB/T 47162-2026 (Epektibo noong Setyembre 1, 2026): Pangkalahatang teknikal na mga kinakailangan para sa mga pintuan ng cleanroom, unang beses na pambansang pamantayang quantitative indicator para sa airtightness ng panel ng pinto, tibay ng gasket, at observation window anti-condensation
• GB/T 46376-2025 (Epektibo sa Mayo 1, 2026): Mga pamantayan ng serbisyo sa pagpapatakbo at pagpapanatili ng malinis na silid, na nangangailangan ng buong lifecycle ng mga talaan ng O&M na may kakayahang masubaybayan para sa pagpapalit ng filter, pagkakalibrate ng differential pressure, at iba pang mga operasyon
• GB 50073-2013 2025 Bahagyang Pagbabago: Bagong semiconductor high-grade na mga alituntunin sa disenyo ng cleanroom workshop, kasama ang disenyong nakakatipid sa enerhiya at mga kinakailangan sa pagkontrol ng carbon emission

Checklist ng Desisyon sa Pagpili: Pag-iwas sa Mga Karaniwang Pitfalls

Bago i-finalize ang solusyon, gamitin ang sumusunod na checklist para sa pag-verify ng item-by-item:

Sistema ng malinis na silid Ang pagpili ay mahalagang balanse sa "mga kinakailangan sa proseso - balangkas ng pagsunod - gastos sa lifecycle." Ang 2026 trend ay nagpapakita na ang magaspang na modelo ng simpleng paghahangad ng mataas na kalinisan ay inalis na, pinalitan ng tumpak na disenyo batay sa digital simulation (BIM CFD airflow simulation), mga construction mode na malalim na pinagsasama ang modularization at intelligence, at buong lifecycle compliance management na sumasaklaw sa design-construction-operation. Kapag pumipili, dapat unahin ng mga negosyo ang pagsusuri kung ang mga tagapagbigay ng serbisyo ay nagtataglay ng mga cross-standard na kakayahan sa pagsasama at kaalaman sa industriya, sa halip na paghahambing lamang ng mga paunang panipi.

Paano Pumili Panels para sa Electronic Dust-Free Cleanroom System?

Kapag pumipili ng mga panel ng malinis na silid para sa isang elektronikong pagawaan na walang alikabok, ang susi ay hindi lamang pagpili ng pinakamahal na materyal. Ang tamang pagpili ay nakasalalay sa antas ng kalinisan, mga kondisyon ng halumigmig, paglaban sa sunog, mga kinakailangan sa anti-static, at dalas ng pagpapanatili . Para sa karamihan ng mga proyekto sa pagmamanupaktura ng electronics, ang mga machine-made na rock wool panel o magnesium-based na mga panel ay praktikal at maaasahang mga pagpipilian.

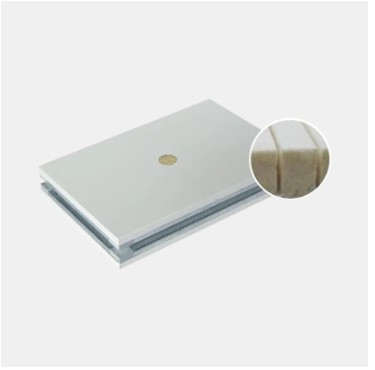

• Mga workshop sa pangkalahatang pagpupulong ng electronics: Mga panel ng panlinis ng rock wool na gawa sa makina
• Mga workshop na may mataas na kalinisan: Mga panel ng cleanroom na nakabase sa Magnesium
• Mga humid na kapaligiran: Mga panel ng polyurethane cleanroom
• Mga lugar na nangangailangan ng madalas na pagbabago: Mga panel ng aluminyo honeycomb
• Mga lugar na sensitibo sa ESD: Mga panel na may anti-static surface treatment

Bakit Mahalaga ang Pagpili ng Panel sa Mga Electronic Cleanroom

Ang mga panel ng malinis na silid ay hindi lamang mga materyales sa dingding at kisame. Direktang nakakaapekto ang mga ito sa kalinisan ng hangin, pagganap ng sealing, at pangmatagalang katatagan ng workshop. Ang produksyon ng electronics ay lubhang sensitibo sa mga particle ng alikabok, pagbabagu-bago ng halumigmig, at static na kuryente, kaya ang mahinang pagpili ng panel ay maaaring makabawas sa ani ng produkto.

• Ang pagtagas ng hangin sa mga kasukasuan ay nagpapababa sa antas ng kalinisan
• Nakakaapekto ang moisture deformation sa sealing ng pinto at bintana
• Ang pagbuo ng alikabok ay nakakahawa sa mga sensitibong bahagi
• Maaaring makapinsala sa mga elektronikong device ang static buildup
• Ang madalas na pagpapanatili ay nagdaragdag ng panganib sa downtime

Paghahambing ng Mga Karaniwang Uri ng Panel ng Cleanroom

Pumili ng Mga Panel ayon sa Uri ng Workshop

SMT Production Workshop

Inirerekomenda ang rock wool o magnesium-based na mga panel para sa matatag na istraktura at paglaban sa sunog sa mga kapaligirang siksik sa kagamitan.

Workshop ng Precision Assembly

Ang mga panel na nakabase sa magnesium na may mas mahusay na flatness ay nakakatulong na mapabuti ang pagganap ng sealing.

Humid Climate Electronics Saliky

Ang mga polyurethane panel ay angkop dahil sa mas malakas na moisture resistance at insulation performance.

Mga Lugar ng R&D at Pagsubok

Ang mga aluminum honeycomb panel ay perpekto para sa mga lugar na nangangailangan ng mga pagsasaayos ng layout sa hinaharap.

Mga Pangunahing Salik na Dapat Suriin Bago Bumili

1. Kapal ng bakal na sheet: Pumili ng mga detalyeng matatag sa istruktura.
2. Core density: Ang mas mataas na density ay kadalasang nangangahulugan ng mas mahusay na pagtutol sa deformation.
3. Rating ng sunog: Unahin ang mas matataas na marka ng paglaban sa sunog.
4. Sikip ng hangin: Ang kalidad ng pinagsamang sealing ay direktang nakakaapekto sa kalinisan.
5. Surface finish: Pumili ayon sa mga pangangailangan ng anti-static o corrosion resistance.

Paano Balansehin ang Badyet at Pangmatagalang Pagganap

Ang isang praktikal na diskarte ay mga premium na panel para sa mga kritikal na zone at karaniwang mga panel para sa mga lugar ng suporta .

• Mga core production zone: Mga panel na may mataas na katatagan
• Mga koridor at imbakan: Mga karaniwang panel ng cleanroom
• Mga puwang ng serbisyo: Mga pangunahing materyales sa enclosure

Tinutukoy ng Kalidad ng Pag-install ang Mga Huling Resulta

Kahit na ang mahusay na mga materyales sa panel ay hindi maaaring gumanap nang maayos kung ang kalidad ng pag-install ay hindi maganda. Suriing mabuti ang sumusunod:

• Uniform at selyadong panel joints
• Makinis na paglipat ng sulok
• Mga selyadong koneksyon sa kisame at saksakan ng hangin
• I-flush ang pag-install ng mga pinto at mga panel ng dingding
• Makatwirang maintenance access openings

Konklusyon

Kapag pumipili mga panel para sa isang electronic dust-free cleanroom system, unahin katatagan ng kalinisan > kaligtasan > tibay > kaginhawaan sa pagpapanatili . Para sa karamihan ng mga pabrika ng electronics, ang mga rock wool at magnesium-based na panel ay mga mapagkakatiwalaang mainstream na pagpipilian, habang ang polyurethane at aluminum honeycomb panel ay mas mahusay para sa mga humid o flexible-use na kapaligiran.

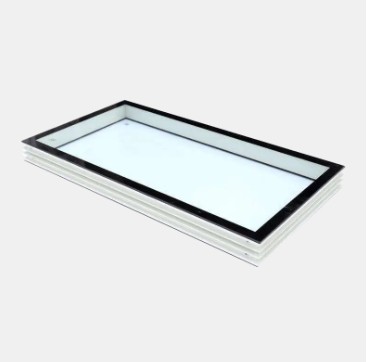

Alin ang Mas Praktikal sa Mga Workshop na Mababang Kalinisan: Mga Panel ng Cleanroom or Malinis na Bintana ?

Sa mga workshop na mababa ang kalinisan (tulad ng ISO Class 8, ISO Class 9, o pangkalahatang kinokontrol na mga lugar ng produksyon ), kung isang opsyon lang ang maaaring unahin, Ang mga panel ng cleanroom ay karaniwang mas praktikal kaysa sa mga bintana ng cleanroom . Ito ay dahil ang mga panel ay sumasakop sa isang mas malaking lugar at direktang tinutukoy ang wall sealing, kahusayan sa paglilinis, tibay, at katatagan ng kapaligiran.

Kapaki-pakinabang din ang mga bintana ng malinis na silid, ngunit sa mga silid na mas mababa ang grado ay pangunahing nagbibigay sila ng ilaw, visibility, at lokal na paghihiwalay. Ang mga ito ay karaniwang isang upgrade sa pamamahala, habang ang mga panel ay ang mahalagang istruktura ng enclosure.

• Limitadong badyet: Unahin ang mga panel ng cleanroom
• Kailangan ng visibility: Magdagdag ng mga bintana ng cleanroom
• Bagong konstruksyon: Magplano ng mga panel at bintana nang magkasama

Bakit Dapat Unahin ng Mga Workshop na Mababang Kalinisan ang Mga Panel ng Cleanroom

Bagama't ang mga workshop na mababa ang kalinisan ay may mas mababang pamantayan kaysa sa mga advanced na cleanroom, nangangailangan pa rin sila ng dust control, moisture resistance, at pamamahala sa kontaminasyon. Bilang pangunahing materyal sa dingding at kisame, ang mga panel ng malinis na silid ay may mas direktang epekto sa kapaligiran.

• Karaniwang takip higit sa 80% ng mga ibabaw ng enclosure
• Pinapasimple ng makinis na mga ibabaw ang paglilinis at paglilinis
• Ang mga selyadong joints ay nagbabawas sa labas ng dust infiltration
• Ang thermal at sound insulation ay nagpapabuti sa katatagan ng workshop
• Mas mabilis na maintenance at mas madaling palitan

Ang Praktikal na Halaga ng Malinis na Bintana

Ang mga bintana ng malinis na silid ay hindi mahalaga. Sa mga silid na mas mababa ang grado, pangunahing pinapabuti ng mga ito ang visual na pamamahala at kaginhawaan sa pagtatrabaho. Ang mga ito ay perpekto kung saan kailangan ang pagmamasid, liwanag ng araw, o pangangasiwa.

• Subaybayan ang produksyon nang hindi pumapasok sa silid
• Pagbutihin ang natural na mga kondisyon ng pag-iilaw
• Angkop para sa packaging, inspeksyon, at buffer zone
• Suportahan ang zoning at pagsubaybay sa daloy ng trabaho

Praktikal na Paghahambing: Mga Panel kumpara sa Windows

Mga Workshop na Mas Naaangkop sa Pag-priyoridad ng mga Panel

Mga Lugar sa Pagproseso ng Pagkain

Ang mga dingding ay nangangailangan ng madalas na paghuhugas, na ginagawang mas mahalaga ang paglaban sa mantsa at kaagnasan.

Packaging Workshop

Ang pagkontrol sa alikabok at kalinisan ay ginagawang mas priyoridad ang mga panel.

Imbakan at Buffer Zone

Ang mga matibay na sistema ng dingding ay karaniwang ang pinaka-praktikal na solusyon.

kailan Malinis na Bintana Ay Karapat-dapat Unahin

Mga Lugar ng Inspeksyon at Pagsubaybay

Maaaring obserbahan ng mga manager ang mga operasyon nang hindi pumapasok sa silid.

Mga Sona ng Mataas na Trapiko

Maaaring mabawasan ng kakayahang makita ang mga hindi kinakailangang pagbubukas ng pinto.

Mga Workshop na Mahina ang Ilaw

Pinapabuti ng Windows ang natural na liwanag at ginhawa ng empleyado.

Inirerekomendang Configuration para sa Mga Workshop na Mababang Kalinisan

Para sa karamihan ng mga lugar ng produksyon na mababa ang kalinisan, ang isang praktikal na solusyon ay mga panel first, windows second :

• Gumamit ng mga panel ng malinis na silid para sa mga pangunahing dingding at kisame
• Mag-install ng mga nakapirming bintana sa mga pangunahing punto ng pagmamasid
• Bawasan ang mga hindi kinakailangang openings para sa mas mahusay na sealing
• Magdagdag ng higit pang mga window sa ibang pagkakataon kung kinakailangan

Konklusyon

Sa mga workshop na mababa ang kalinisan, ang mga panel ng cleanroom ay karaniwang mas praktikal kaysa sa mga bintana ng cleanroom dahil tinutukoy ng mga ito pangunahing pagganap ng sealing, tibay, kahusayan sa paglilinis, at katatagan ng kapaligiran . Pinakamabuting gamitin ang mga bintana ng malinis na silid bilang pandagdag para sa pamamahala at kakayahang makita. Para sa pangmatagalang praktikal, unahin ang mga panel, pagkatapos ay magdagdag ng mga bintana kung kinakailangan.
