Ano ang Steel Structure Framework?

Paano Piliin ang Tama C-shaped Steel Purlins Mga Detalye Batay sa Mga Kinakailangan sa Pagkarga ng Building

Ang pangunahing prinsipyo sa pagpili ng mga detalye ng steel purlins na hugis-C para sa disenyo ng istraktura ng bakal ay upang matiyak na ang ratio ng taas ng seksyon (H) sa span ay karaniwang nasa pagitan ng 1/35 at 1/50, habang ang modulus ng seksyon ay dapat makatiis sa maximum na baluktot na sandali. Para sa mga pang-industriya na halaman na may karaniwang span na 6 na metro, ang ginustong mga pagtutukoy ay karaniwang C180×60×20×2.5 o C200×70×20×3.0. Dapat matukoy ang mga partikular na detalye batay sa mga tumpak na kalkulasyon ng mga dead load, live load, at environmental load (hangin at snow).

Mga Tukoy na Epekto ng Mga Uri ng Pangunahing Pag-load sa Pagpili

Bilang mga bahagi ng bakal na may manipis na pader na malamig na nabuo, ang mga hugis-C na bakal na purlin ay may mataas na ratio ng lakas-sa-timbang, ngunit ang kanilang tugon sa iba't ibang uri ng pagkarga ay malaki ang pagkakaiba-iba:

Mga Dead Load at Roofing System Self-Weight

Kasama sa mga patay na karga ang bigat ng mga sheet na bakal na pinahiran ng kulay o mga sandwich panel. Halimbawa, ang paggamit ng 75mm makapal na glass wool sandwich panel ay nagpapataas ng self-weight ng humigit-kumulang 12-15kg bawat metro kuwadrado. Kung may naka-install na photovoltaic system sa bubong, ang kapal ng purlin wall ay dapat tumaas mula 2.0mm hanggang 2.5mm o higit pa batay sa karagdagang 15-20kg/m² load.

Klimatikong Pagkarga sa Kapaligiran (Hangin at Niyebe)

Sa mga lugar na may mabigat na snow load, ang mga purlin ay dapat magkaroon ng matinding compression resistance. Sa mga lugar sa baybayin na may malakas na hangin, ang pagsipsip ng hangin ay maaaring maging sanhi ng pagkawala ng katatagan sa ilalim ng flange ng purlin sa ilalim ng presyon. Samakatuwid, inirerekumenda na pumili ng mga detalye na may flange width (B) na hindi bababa sa 60mm sa mga lugar na may mataas na presyon ng hangin upang mapahusay ang tosional rigidity.

Sanggunian para sa Karaniwan C-shaped Steel Purlins Mga Detalye at Span ng Pag-load

Upang balansehin ang kaligtasan at materyal na ekonomiya, ang mga sumusunod ay mga rekomendasyon sa pagpili ng industriya batay sa kumbensyonal na kondisyon ng pagkarga:

Mga Suhestiyon sa Praktikal na Pagpili upang Pahusayin ang Kaligtasan sa Structural

Kapag tinutukoy ang mga pagtutukoy, bilang karagdagan sa mga pisikal na sukat, ang mga sumusunod na teknikal na punto ay dapat sundin:

• Mahigpit na Ipatupad ang Mga Limitasyon sa Pagpalihis: Ang pagpapalihis ng mga purlin sa bubong sa ilalim ng mga kumbinasyon ng buong pagkarga ay hindi dapat lumampas sa L/150. Halimbawa, ang pababang pagpapalihis ng isang 6-meter span purlin ay dapat kontrolin sa loob ng 40mm; kung hindi, ang seksyon ay dapat na tumaas.
• Pag-optimize ng Lakas ng Materyal: Para sa mga proyektong may mas mataas na load, ang paggamit ng Q355 grade steel sa halip na ang conventional Q235 ay maaaring makabuluhang mapabuti ang load-bearing capacity habang pinapanatili ang mas maliliit na specifications, na epektibong binabawasan ang self-weight ng pangunahing istraktura.
• Mga Pagsasaalang-alang sa Paglaban sa Kaagnasan: Bagama't may magandang corrosion resistance ang mga hugis-C na steel purlin, sa acidic o coastal na kapaligiran, dapat piliin ang mga detalye na may galvanized layer na hindi bababa sa 275g/m² upang maiwasan ang pagbaba sa kapasidad na nagdadala ng load dahil sa materyal na kaagnasan.

Alin ang Mas Mahusay na Pagganap ng Thermal Insulation: Steel Profiled Sheet na pinahiran ng kulay or Kulay ng Steel Sandwich Panel ?

Ang malinaw na konklusyon ay iyon Kulay ng Steel Sandwich Panel offer significantly superior thermal insulation performance kumpara sa Color-coated steel profiled sheets. Habang ang single-layer profiled sheet ay pangunahing gumaganap bilang isang weather barrier na may hindi gaanong thermal resistance, ang isang sandwich panel ay gumagamit ng isang core insulation layer na lumilikha ng isang matatag na thermal break. Sa mga praktikal na pang-industriyang aplikasyon, ang paglipat sa mga sandwich panel ay maaaring magresulta sa panloob na pagbabawas ng temperatura ng 10°C hanggang 15°C sa mga peak na buwan ng tag-init .

Mga Pangunahing Pagkakaiba sa Structural at Thermal Resistance

Ang agwat sa pagganap ng pagkakabukod ay isang direktang resulta ng cross-sectional na komposisyon ng dalawang materyales na ito:

Single-Layer Color-coated Steel Profiled Sheets

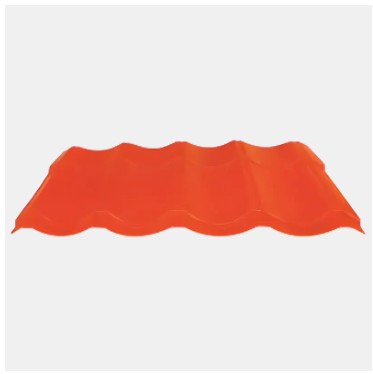

Mga profile na sheet tulad ng YX25-210-840 ay gawa sa high-conductivity na bakal. Kung walang pinagsama-samang core, ang init mula sa solar radiation ay halos agad na inililipat sa loob ng gusali. Ang mga ito ay mainam para sa mga hindi pinainit na bodega o shed kung saan hindi priyoridad ang thermal regulation .

Mga Composite Color Steel Sandwich Panel

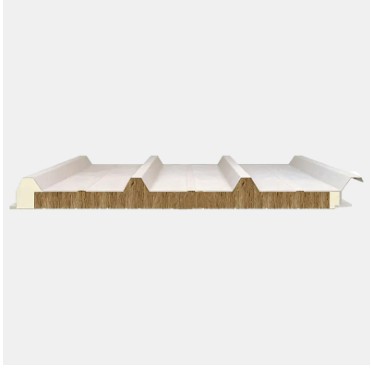

Ang mga panel na ito ay binubuo ng dalawang bakal na balat na nagbubuklod sa isang core ng Polyurethane (PU), Rock Wool, o EPS. Ang istraktura ng "sandwich" na ito ay epektibong hinaharangan ang conductive heat transfer. A Polyurethane integrated panel , halimbawa, ay nagbibigay ng pinakamataas na thermal efficiency na magagamit sa modernong pang-industriyang konstruksyon.

Teknikal na Data: Paghahambing ng Thermal Conductivity

Ang sumusunod na data ay naglalarawan ng thermal conductivity (λ) ng iba't ibang materyales. Ang mas mababang mga halaga ay kumakatawan sa mas mahusay na mga katangian ng pagkakabukod:

Mga Alituntunin sa Strategic Application

Kapag pumipili sa pagitan ng mga materyales na ito, isaalang-alang ang mga partikular na kinakailangan sa pagganap ng proyekto:

• Mga Pasilidad na Kinokontrol ng Klima: Para sa malamig na imbakan o pagproseso ng pagkain, Mga pinagsamang panel ng polyurethane ay mahalaga para sa pagpapanatili ng mahigpit na pagkakaiba sa temperatura.
• Kaligtasan sa Sunog sa Industriya: Kung saan ang paglaban sa sunog ay kasing kritikal ng pagkakabukod, Rock wool sandwich panel ay ang pinakamainam na pagpipilian, na nag-aalok ng A-grade na proteksyon sa sunog.
• Mga Silungang Pang-ekonomiya: Mga profile na sheet tulad ng YX35-125-750 ay cost-effective para sa mga open-air na istruktura o mga gusaling pang-agrikultura kung saan hindi pinangangasiwaan ang panloob na klima.

Idinagdag na Halaga ng Mga Sistema ng Sandwich Panel

Higit pa sa regulasyon ng init, ang mga sandwich panel ay nagbibigay ng ilang pakinabang sa engineering kaysa sa mga single-layer na sheet:

• Acoustic Damping: Ang pangunahing materyal ay makabuluhang sumisipsip ng epekto ng ingay mula sa ulan at hangin.
• Lakas ng Structural: Ang composite rigidity ay nagbibigay-daan para sa nadagdagan ang mga span sa pagitan ng C-shaped steel purlins , binabawasan ang pangkalahatang paggamit ng structural steel.
• Kontrol ng Condensation: Pinipigilan ng tuluy-tuloy na pagkakabukod ang panloob na moisture buildup (pagpapawis), pagprotekta sa imbentaryo at panloob na mga fixture.

Pagsusuri sa Pangunahing Kalamangan: Bakit Pinipili ng Mga Mataas na Gusaling ang Steel Decking

Ang steel floor decking ay hindi lamang isang template para sa yugto ng konstruksiyon; gumaganap ito ng mahalagang papel sa buong ikot ng buhay ng gusali:

Pagganap at Kaligtasan sa Istruktura

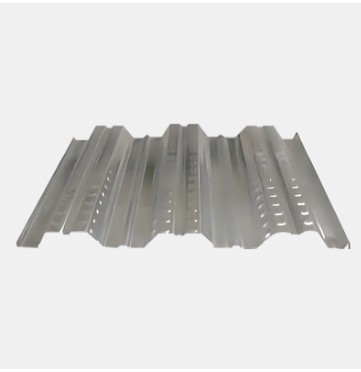

Steel decking (tulad ng YX 75-293-880 heavy-duty high-strength na modelo ) lubos na nagpapabuti sa lateral rigidity ng floor slab sa pamamagitan ng corrugated na hugis nito. Sa matataas na gusali, ang composite slab structure na ito ay epektibong nagpapahusay ng seismic redundancy at nagbibigay ng solid working platform kaagad pagkatapos ng pagtula, na tinitiyak ang kaligtasan ng mga manggagawa sa matataas na lugar.

Makabuluhang Pagbawas sa Structural Self-Weight

Ang bigat ng sarili ng bawat palapag sa isang mataas na gusali ay nagdudulot ng napakalaking presyon sa pundasyon. Ang paggamit ng steel decking ay nagbibigay-daan para sa pagbawas sa kapal ng kongkretong slab, makabuluhang nagpapagaan sa bigat ng sahig . Nagbibigay-daan ito sa mga designer na bawasan ang mga cross-sectional na dimensyon ng mga pangunahing frame beam at column, na nakakamit ng mas mahusay na paggamit ng espasyo sa arkitektura.

Malalim na Paghahambing ng Mga Teknikal na Parameter

Ang sumusunod na talahanayan ay malinaw na naglalarawan ng mga pagkakaiba sa pagganap sa pagitan ng dalawang solusyon sa isang mataas na kapaligiran:

Mga Rekomendasyon sa Application para sa Mga Karaniwang Modelo

Batay sa iba't ibang mga kinakailangan sa pagkarga at haba sa matataas na gusali, inirerekomenda ang mga sumusunod na propesyonal na modelo:

• YX 51-253-760 Uri ng High-rib Load-bearing: Angkop para sa malalaking gusali ng opisina, na nagbibigay ng mahusay na pangkalahatang higpit ng slab.
• YX 35-125-750 Magaan na Uri ng Composite: Angkop para sa mga sitwasyong magaan ang karga gaya ng mga gusali ng tirahan, na nag-aalok ng napakataas na kahusayan sa pag-install.
• YX 51-304-914 Widened Load-bearing Type: Angkop para sa malalaking lugar na paglalagay ng sahig, pagbabawas ng mga magkakapatong na tahi at pagpapabuti ng airtightness.

Konklusyon at Payo ng Dalubhasa

Isinasaalang-alang ang mekanikal na pagganap, bilis ng konstruksiyon, at komprehensibong gastos, steel floor decking ay walang alinlangan ang higit na mahusay na pagpipilian para sa pagtatayo ng sahig ng mataas na gusali . Sa panahon ng pagpapatupad, inirerekomenda na magtrabaho kasabay ng C-shaped steel purlin system para sa disenyo ng dingding at pantulong na suporta upang matiyak ang isang mas matatag at maaasahang paghahatid ng puwersa para sa buong sistema ng istruktura ng bakal.

Paano pumili ng angkop Mga Sistema ng Istraktura ng Bakal base sa span at load?

Ang pagpili ng tamang sistema ng istraktura ng bakal ay dapat sundin ang pangunahing prinsipyo: "Lattice/Truss system para sa malalaking span, Composite/Mabigat na tungkulin system para sa matataas na load, at Portal Frames para sa maliliit hanggang katamtamang mga span." Sa pamamagitan ng tumpak na pagtutugma ng span at mga kinakailangan sa pagkarga, maaari mong i-maximize ang pagbabawas ng pagkonsumo ng bakal at paikliin ang mga ikot ng konstruksiyon habang tinitiyak ang kaligtasan ng istruktura. Karaniwan, para sa karaniwang mga pang-industriyang halaman na may span ng 18-36 metro , kinakatawan ng portal frame system ang pinakamainam na balanse ng ekonomiya at katatagan.

Mga Rekomendasyon sa Pagpili ng System Batay sa Span Intervals

Direktang tinutukoy ng span ang mga sectional na dimensyon ng mga bahagi at ang mga pamantayan ng kontrol sa pagpapalihis. Nasa ibaba ang mga tipikal na reference sa pagpili para sa iba't ibang hanay ng span:

Maliit at Katamtamang Span (12m - 24m)

Sa saklaw na ito, a Sistema ng Portal Frame ay inirerekomenda. Ang sistemang ito ay gumagamit ng solid-web na H-shaped na bakal bilang pangunahing matibay na frame, na sinusuportahan ng C-shaped steel purlins bilang pangalawang sistema ng suporta. Ang mga hugis-C na steel purlin ay nagtatampok ng mga stable na sectional na mekanikal na katangian, magaan ang timbang, at isang mataas na ratio ng lakas-sa-timbang, na epektibong naglilipat ng mga cladding load sa pangunahing istraktura.

Malaking Span (24m - 48m)

Kapag ang span ay lumampas sa 30 metro, ang self-weight ng solid-web na mga bahagi ay mabilis na tumataas. Sa ganitong mga kaso, Steel Pipe Trusses o mga istruktura ng Space Frame ay iminungkahi. Ang mga system na ito ay lubos na nagpapabuti sa paggamit ng materyal sa pamamagitan ng compression at tension conversion sa pagitan ng mga miyembro, na ginagawang angkop ang mga ito para sa mga stadium, hangar ng sasakyang panghimpapawid, at malalaking sentrong pang-industriya na logistik.

Ang Tukoy na Epekto ng Mga Kundisyon ng Pagkarga sa Pagpili ng Bahagi

Kasama sa mga load ang mga dead load gayundin ang mga live load gaya ng snow, wind, at crane load:

• Mabibigat na Industrial Load: Kung ang bubong ay dapat suportahan ang malalaking kagamitan o mataas na intensidad na operasyon, pumili Deep Rib Load-Bearing Roofs (hal., YX50-410-820) o mga high-strength profiled sheet para mapahusay ang lokal na kapasidad ng pagkarga.
• Mga Dynamic na Load (Crane): Para sa mga halaman na may mabibigat na crane, dapat gamitin ang pangunahing istraktura welded H-beam o mga haligi ng sala-sala , ipinares sa mga heavy-duty na high-strength na steel floor deck tulad ng YX 75-293-880 upang mahawakan ang madalas na mga dynamic na epekto.
• Mga Load sa Proteksyon sa Kapaligiran: Sa mga lugar na may mataas na presyon ng hangin, ang pangalawang sistema ng suporta, tulad ng C-shaped steel purlins , ay dapat na inilatag nang mas makapal upang matiyak ang matatag na mekanikal na pagganap.

Span, Load, at Structural Component Matching Table

Ang sumusunod na talahanayan ay nagbubuod ng mga kinakailangan para sa mga bahagi ng istraktura ng bakal batay sa iba't ibang span at kumbinasyon ng pagkarga:

Mga Praktikal na Istratehiya para sa Pag-optimize ng Pagpili

Sa aktwal na engineering, tumuon sa mga detalyeng ito para higit pang ma-optimize ang system:

• Pagsasama ng Sobre ng Pagbuo: Pagpili Mga Pinagsamang Panel ng Polyurethane (PU). maaaring sabay na matugunan ang pagkakabukod at magaan na mga kinakailangan, na binabawasan ang structural load na dulot ng bigat ng sistema ng sobre.
• Koordinasyon ng Floor System: Para sa matataas o maraming palapag na istruktura, unahin ang mga composite floor deck tulad ng YX 32-130-780 upang bumuo ng isang matatag na composite load-bearing structure.
• Material Consistency: Tinitiyak ang pagtutugma ng mekanikal na parameter sa pagitan C-shaped steel purlins , pinahiran ng kulay na mga profiled sheet , at mga panel ng sandwich makabuluhang nagpapabuti sa buhay ng serbisyo at kahusayan sa pagpapanatili ng gusali.
