Mga Uri ng Pinto ng Cleanroom: Mga Sliding Doors vs Swing Doors

Ang 4 m² na airlock sa pagitan ng ISO 8 corridor at isang ISO 7 filling room ay nag-iiwan ng humigit-kumulang 900 mm ng malinaw na lapad kapag nakataas na ang mga panel sa dingding. Magkasya ng 1000 mm swing leaf sa puwang na iyon at magwawalis ito ng isang buong metro ng arko diretso sa working zone ng operator. Ang isang sliding na dahon ay nagsasara nang hindi nagnanakaw ng espasyo sa sahig, ngunit nangangailangan ito ng bulsa o isang track sa ibabaw, at isang drive kung ang mga tauhan ay nagtutulak ng mga troli sa lahat ng ito.

Ipinapaliwanag ng nag-iisang trade-off na iyon ang karamihan sa mga desisyon sa pinto ng cleanroom. Ang mga swing door ay ang default: mas simple, mas mura, self-closing at mas madaling i-seal laban sa pressure differential. Panalo ang mga sliding door kapag masikip ang pagbubukas, mabigat ang trapiko, masyadong makapal ang dahon para itulak, o kailangang manatiling selyado ang silid habang dumadaan ang mga tao at kalakal. Wala sa alinmang uri ang mas mahusay sa pangkalahatan, at kadalasang lumilitaw ang maling pagpili pagkaraan ng ilang buwan habang binibilang ang mataas na particle sa threshold o isang pagbisita sa pagpapanatili tuwing dalawang linggo.

Sa ibaba ay kung paano kumikilos ang bawat uri sa isang classified space, kung saan ang tunay na halaga ng pagmamay-ari, at kung saan ang bawat isa ay tumitigil sa pagiging matalinong sagot. Kung bukas pa rin ang konsepto ng mas malawak na silid, ang gabay sa pagpili ng cleanroom system sumasaklaw sa mga panel, kisame at daloy ng hangin bago mo maabot ang iskedyul ng pinto.

Paano Gumaganap ang Swing Cleanroom Door sa ilalim ng pressure

Ang swing door ay isang frame, isang hinge set, isang dahon at isang gasket. Sa isang malinis na silid ang gasket ang mahalaga. Kapag ang dahon ay nagsara, ang perimeter seal ay dapat mag-compress ng sapat upang pigilan ang paglipat ng hangin sa pagitan ng dalawang silid na may 10 hanggang 15 Pa ang pagitan. Iyon ang dahilan kung bakit ang mga dahon ng cleanroom ay tinukoy na may tuluy-tuloy na gasket, adjustable na bisagra at mas malapit na sukat para sa bigat ng dahon kaysa sa anumang naiwan sa van.

Ang dahon ay karaniwang nakabitin upang umindayog patungo sa mas mataas na presyon na bahagi. Pagkatapos ay itinutulak ng presyon ang pinto sa frame nito sa halip na palayo dito, kaya ang pagod na papalapit ay hindi tahimik na nagiging daanan ng pagtagas ang pinto. Ang praktikal na kahihinatnan ay ang isang swing leaf ay bumubukas sa mas malinis na silid, na sulit na suriin laban sa daloy ng gowning at mga ruta ng trolley sa drawing kaysa sa site.

Kung saan ang mga swing door ang tamang sagot

Mababa hanggang katamtamang trapiko, ilang dosenang paggalaw bawat shift.
Makitid na aperture, karaniwang 800-1000 mm iisang dahon o 1200-1800 mm na dobleng dahon.
Mga silid kung saan ang isang paulit-ulit na selyo ay mahalaga kaysa sa bilis ng pag-ikot.
Mga pader na walang puwang para sa isang track, isang bulsa o isang operator na naka-mount sa ulo.
Mga aperture na walang kapangyarihan, kung saan ang spring na mas malapit ay ang pinakasimpleng fail-safe.

Ang inspeksyon ay ang tahimik na kalamangan. Maaari mong makita ang gasket, maramdaman ang compression, at ayusin ang mas malapit sa loob ng ilang minuto habang ang silid ay bumalik sa serbisyo.

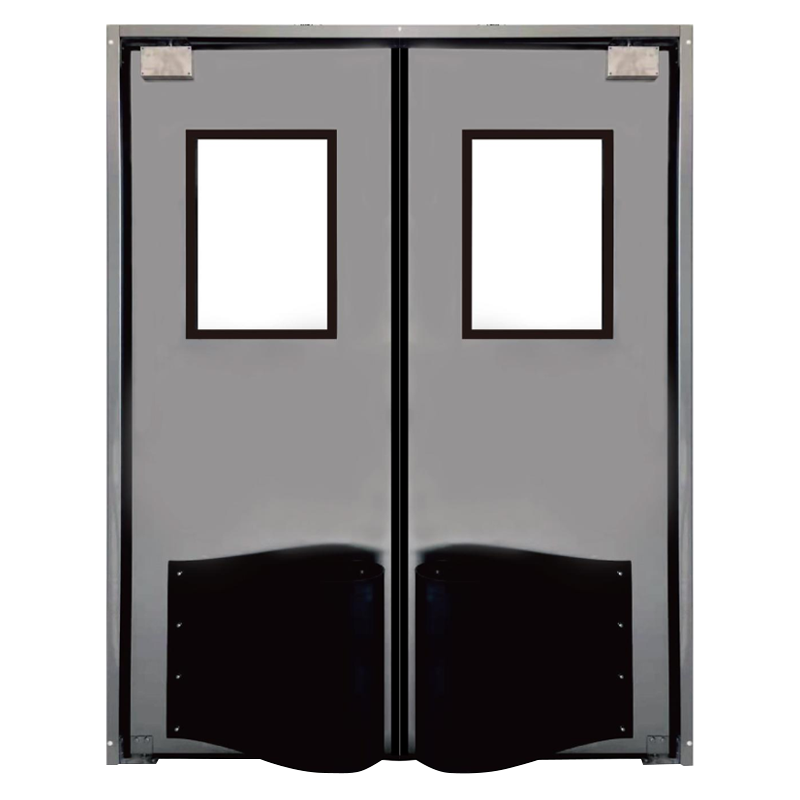

Swing Impact Door for High-Traffic Environments

Swing Impact Door para sa High-Traffic Environment Isang proteksiyon na swing door na may mga panel na lumalaban sa epekto at madaling inspeksyon, na angkop sa mga ospital, malinis na silid, at bodega kung saan nangangailangan ng tibay ang madalas na trapiko. Tingnan ang Produkto →

Kung Saan Nakikita ang Gastos ng mga Sliding Cleanroom Doors

Ang isang sliding door ay nakikipagpalitan ng bisagra para sa isang mekanismo: mga roller, isang track, isang gabay sa ibaba at, sa karamihan ng mga pag-install, isang belt o rack drive. Ang dahon ay naglalakbay parallel sa dingding, kaya hindi ito kumakain ng swing arc. Iyon ang nag-iisang pinakamalaking dahilan kung bakit ito natukoy sa mga compact na airlock, malamig na silid at materyal na corridors kung saan ang isang swing leaf ay magiging foul racking o isang machine guard.

Mga karaniwang sliding configuration

Surface-mounted: track na naayos sa malinis na gilid o maruming gilid na mukha, ang pinakamadaling pag-aayos upang i-install at serbisyo.
Teleskopiko: dalawa o higit pang mga dahon ng hindi pantay na lapad na salansan sa isang maikling bulsa kapag ang haba ng pader ay limitado.
Bi-parting: dalawang dahon na nakabukas mula sa gitna para sa malawak na bukana at mataas na daloy.
Hermetic sliding: isang drop-down o inflatable na gasket ang nagtatakip sa dahon kapag ito ay ganap na nakasara.

Ang sealing ay kung saan ang mga sliding door ay dating kulang. Ang isang simpleng brush o lip gasket ay kumakas sa frame sa bawat pag-ikot at tumutulo sa sandaling magsimulang mag-flex ang dahon. Iniiwasan ng isang drop-down na gasket ang pagsusuot na iyon dahil nakakaugnay lamang ito sa sahig at frame sa saradong posisyon, at ang mga leakage figure nito ay lumalapit sa swing door.

Magmaneho ng pagpili pagkatapos ay nagbabago ang ekonomiya. Ang isang pinapagana na sliding door ay maaaring i-interlock sa isang pass-through na window o isang air shower upang isang aperture lang ang bubukas sa isang pagkakataon, isang bagay na hindi magagawa ng manual swing leaf nang walang electric strike na lumalapit. Higit sa humigit-kumulang 2000 mm ang lapad ng aperture, inaalis din ng automation ang problema sa pag-abot at pagsisikap na nagiging isyu sa kaligtasan ang mabigat na manual na dahon.

Tagagawa ng pinto ng malinis na silid Nililinis ni Kaisier ang Globe Tech Empowers Bukas Tingnan ang Produkto →

Sliding vs Swing Cleanroom Doors: Magkatabi

Parehong ipinapalagay ng mga column ang parehong pagbubukas sa isang panel wall, isang kaugalian na 10-15 Pa at manu-manong paggamit maliban kung iba ang nakasaad. Ang mga numero ay nagbabago sa sandaling maidagdag ang automation o isang hermetic gasket.

Mga karaniwang trade-off para sa isang 1000 mm na single-leaf na pinto; ang aktwal na mga numero ay nakadepende sa pressure differential, gasket design at drive specification.
Pamantayan	Swing door	Sliding door
Kailangan ng clearance	Arc katumbas ng lapad ng dahon, mga 1 m	Track o bulsa sa kahabaan ng mukha ng dingding
Kalidad ng selyo	Ang tuluy-tuloy na gasket ay naka-compress sa gilid ng latch	Depende sa gasket; drop-down na uri ay tumutugma sa swing
Pag-uugali ng presyon	Tumutulong ang presyon na maiupo ang dahon sa frame	Ini-load ng presyon ang dahon laban sa gabay
Oras ng pag-ikot	2-4 s manwal o pinapagana	1-3 s powered, mabagal kung itulak ng kamay
Kapasidad ng trapiko	Nababagay sa ilang dosenang paggalaw sa bawat shift	Nababagay sa tuluy-tuloy na daloy at trapiko ng troli
Malawak na bukana	Ang dobleng dahon ay bumibigat at nangangailangan ng espasyo	Ang bi-parting o teleskopiko ay pinapanatili itong compact
Pagkawala ng kuryente	Ang mas malapit na tagsibol ay nagbabalik sa dahon sa sarado	Manu-manong paglabas; ang ilang mga drive ay nabigo sa pagbukas
Mga puntos sa pagpapanatili	Mga bisagra, mas malapit, gasket	Mga roller, track, belt, gabay, gasket
Naka-install na gastos	Mas mababang baseline	Mas mataas kapag isinama ang drive at mga kontrol
Pinakamahusay na akma	Mga airlock, gowning room, ISO 5-8 suite	Mahigpit na pagtakbo sa dingding, malamig na silid, mga awtomatikong linya

Mga Materyales, Gasket at Hardware na Nagpapasya sa Pagganap

Ang uri ay kalahati lamang ng pagtutukoy. Nabigo ang isang matinong swing door na may mahinang gasket, at isang sliding door na may mahusay na disenyong hermetic seal na pumasa. Limang detalye ang naghihiwalay sa isang pinto na humahawak sa klase nito mula sa isa na nangangailangan ng pagsasaayos bawat buwan.

Pagbubuo ng dahon: powder-coated na bakal para sa mga tuyong lugar, aluminum alloy na may HPL facings para sa wipe-down zone, stainless steel 304 o 316 kung saan mahalaga ang washdown at corrosion resistance.
Gasket: tuloy-tuloy na EPDM o silicone, mapapalitan nang hindi binabaklas ang frame, na na-compress ng adjustable na hardware sa halip na puwersa.
Vision panel: flush-glazed, at double-glazed sa pagitan ng classified zone para hindi maging leak path ang salamin.
Hardware: hindi kinakalawang na bisagra at mas malapit na na-rate para sa masa ng dahon, kasama ang gabay sa sahig sa anumang malawak na sliding na dahon.
Kontrol: mga interlock, foot sensor, card reader at isang mekanikal na emergency release na gumagana nang walang kuryente.

Ang mga hindi kinakalawang na dahon ay ang karaniwang sagot sa mga halamang parmasyutiko at pagkain dahil pinahihintulutan nila ang madalas na paglilinis nang walang pinsala sa ibabaw. Ang tunay na tanong ay hindi kung ang stainless ay mukhang mas mahusay, ngunit kung ang paglilinis ng rehimen ay mag-alis ng coated finish sa loob ng buhay ng asset.

Stainless Steel Cleanroom Door for GMP Environments

Stainless Steel Cleanroom Door para sa GMP Environment Isang hindi kinakalawang na asero na pinto sa panlinis na may tuluy-tuloy na konstruksyon at multi-stage na sealing, na angkop para sa mga GMP cleanroom at sterile na kapaligiran na nangangailangan ng madalas na paglilinis. Tingnan ang Produkto →

Isang Praktikal na Checklist ng Pagpili

Gawin ang mga ito bago maayos ang iskedyul ng pinto. Maaaring baguhin ng sinuman sa kanila ang uri, hindi lamang ang modelo.

Sukatin ang malinaw na lapad at ang libreng mukha ng dingding sa magkabilang panig; ang sagot ay madalas na nag-aalis ng isang uri kaagad.
Bilangin ang mga paggalaw bawat shift bawat siwang, kasama ang mga troli, at magpasya kung makatotohanan ang isang manu-manong dahon.
Kumpirmahin ang pressure differential at ang direksyon nito, pagkatapos ay isabit o gabayan ang dahon nang naaayon.
Suriin ang rehimen ng paglilinis, dahil nagpapasya ito sa pagtatapos bago pa ang mga aesthetics.
Magpasya kung ang aperture ay dapat mag-interlock sa isang pass-through na window, air shower o access panel.
Sumang-ayon sa failure mode: sa pagkawala ng kuryente, dapat bang isara, manatiling bukas, o bitawan ang pinto para sa manual na paggamit?

Mga Madalas Itanong

Aling uri ang nababagay sa isang ISO 5 na cleanroom?

Ang swing door ay ang karaniwang panimulang punto, dahil ang tuluy-tuloy na naka-compress na gasket ay ang pinakasimpleng maaasahang selyo sa klase na iyon. Pumili lamang ng hermetic sliding kung ang layout ay walang puwang para sa isang swing arc, o kung ang siwang ay dapat mag-interlock sa susunod na zone.

Maaari bang tumugma ang sliding door sa swing door sa pressure?

Oo, na may isang drop-down o inflatable na gasket na nagse-seal lamang sa saradong posisyon. Ang isang plain brush seal ay tatagas sa sandaling ang dahon ay bumabaluktot, gayunpaman maayos ang track ay nakahanay.

Gaano karaming clearance ang kailangan ng isang swing leaf?

Pahintulutan ang humigit-kumulang na lapad ng dahon at 50-100 mm para sa hawakan at sa operator, kaya ang isang 900 mm na dahon ay nangangailangan ng halos isang metro ng malinaw na sahig sa gilid na nagbubukas patungo sa.

Ang mga sliding cleanroom door ba ay palaging nangangailangan ng kuryente?

Hindi. Ang mga dahon hanggang sa humigit-kumulang 60 kg ay maaaring gamitin ng kamay sa mahuhusay na roller. Higit pa riyan, pinipigilan ng manu-manong paggamit ang operator at ang pag-align ng track.

Pagpili sa Dalawa Nang Walang Labis na Pagtukoy

Karamihan sa mga pasilidad ay nauuwi sa parehong uri, at iyon ang tamang kinalabasan. Swing dahon sa airlocks at gowning room, kung saan ang isang matigas na selyo at simpleng pagpapanatili ay mahalaga; mga sliding na dahon kung saan maikli ang pagtakbo ng pader, ang trapiko ay pare-pareho, o ang pagbubukas ay kailangang mag-interlock sa susunod na zone.

Magpasya sa uri mula sa clearance, differential pressure at bilang ng trapiko, pagkatapos ay gastusin ang natitirang badyet sa gasket, hardware at drive. Kung gusto mong suriin ang iskedyul ng pinto sa tabi ng layout ng panel at kisame, ipadala sa amin ang mga guhit at babalik kami na may mabubuo na detalye.
