Cleanroom Fireproof Material Requirements: Standards, Ratings at Specs

Ang isang pagsusumite ay bumalik na may markang rebisahin at muling isumite dahil ang panel sa dingding ay Klase A ngunit ang dahon ng pinto ay nagdadala lamang ng isang ulat ng Class B1, at walang sinuman ang makakagawa ng pagsubok sa dalawang naka-install nang magkasama. Ang pattern ng kabiguan ay karaniwan. Ang pagganap ng sunog sa isang malinis na silid ay hindi isang materyal na pag-aari; ito ay isang chain ng core, facing, adhesive, frame, sealant, hardware at ang assembly test na nagbubuklod sa kanila.

Ang praktikal na hanay ng panuntunan ay maikli: ituring ang reaksyon sa sunog at paglaban sa sunog bilang magkahiwalay na mga kinakailangan, humingi ng mga ulat ng pagsubok sa kumpletong pagpupulong sa halip na ang core lamang, at panatilihing magkapareho ang density, kapal, nakaharap at magkasanib na mga detalye sa anumang nasubok. Ang lahat sa ibaba ay sumusunod mula sa tatlong puntong iyon.

Ang Klase ng Sunog at Paglaban sa Sunog ay Dalawang Magkahiwalay na Kinakailangan

Ang kontrol ng particle at compartmentation ay pinamamahalaan ng iba't ibang mga pamantayan, at ang mga pagtutukoy na pinaghalo ang mga ito ay gumagawa ng mga argumento sa site. Inilalarawan ng reaksyon sa apoy kung paano pinapakain ng materyal ang apoy: pagkasunog, pagkalat ng apoy, paglabas ng init at usok. Ang paglaban sa sunog ay naglalarawan kung gaano katagal ang isang built assembly na nagpipigil ng apoy: integridad, pagkakabukod at, kung saan nauugnay, kapasidad sa pagdadala ng karga.

Reaksyon sa apoy, ang materyal na pagsubok

Binibigyan ng grado ng GB 8624 ang mga materyales sa gusali mula sa Klase A (hindi nasusunog) hanggang sa B1, B2 at B3, at ang Class A ay ang karaniwang baseline para sa mga cleanroom envelope sa mga proyektong parmasyutiko, semiconductor at pagkain. Sa ilalim ng EN 13501-1, ang katumbas na target ay A2-s1,d0 o mas mataas, kung saan nililimitahan ng s1 ang produksyon ng usok at ang d0 ay nag-aalis ng nagniningas na mga droplet. Ang ASTM E84 Class A ay nangangahulugang isang flame spread index na 25 o mas mababa at isang smoke developed index na 450 o mas mababa. Tandaan ang saklaw: Sinusuri ng E84 ang pagkasunog sa ibabaw ng isang specimen at walang sinasabi tungkol sa isang 60 minutong hadlang.

Ang paglaban sa sunog, ang pagsubok sa pagpupulong

Ang mga rating gaya ng EI 30, EI 60 o EI 120 (EN 1364-1 para sa mga dingding, EN 1634-1 para sa mga pinto), o isang oras na rating sa ilalim ng ASTM E119 o GB/T 9978, ay nalalapat sa isang pagpupulong sa isang nasubok na kapal at oryentasyon. Ang mga rock wool cored panel ay regular na sinusuri sa loob ng 60 minuto sa 50 mm, 75 mm at 100 mm, ngunit ang bawat sertipiko ay may bisa lamang para sa eksaktong build-up na saklaw nito. Ang mas manipis na panel o ibang joint profile ay ibang assembly.

Pangunahing Paghahambing ng Materyal para sa Mga Panel ng Cleanroom

Ang pangunahing pagpili ay nagtutulak sa karamihan ng resulta ng sunog, at mas mahalaga ang density kaysa sa mga salita sa isang datasheet. Ang rock wool sa 60 kg/m3 at rock wool sa 120 kg/m3 ay maaaring magdala ng parehong label sa marketing at kumilos nang napaka-iba sa isang 60 minutong pagsubok.

Malinis na mga pangunahing materyales kumpara sa klase ng sunog at pag-uugali. Palaging nabibilang ang mga rating sa nasubok na pagpupulong, hindi sa core nang nakahiwalay.
Pangunahing materyal	Karaniwang reaksyon sa apoy	Pag-uugali sa ilalim ng apoy	Kung saan magkasya
Bato na lana, 100-120 kg/m3	Class A / A2-s1,d0	Non-combustible mineral fiber, melting point sa itaas 1000 C, walang nagniningas na droplets	Mga na-rate na pader, kisame at mga core ng pinto
Magnesium oxide at magnesium oxysulfate	Class A	Mababang usok, walang nasusunog na panali; ang pagganap ay sumusunod sa kapal ng board at nakaharap	Mga lugar na may basang proseso na may mahigpit na kontrol sa kalinisan
Gypsum core panel	Class A	Matatag sa loob ng 30 hanggang 60 minuto; ang papel na nakaharap sa mga karakter at halumigmig ay nagpapahina sa board	Mga partisyon at tuyong teknikal na zone
Aluminyo pulot-pukyutan	Class A, umaasa sa balat	Hindi nasusunog ngunit nagsasagawa ng init; umaasa sa nakaharap at malagkit	Magaan na flush na mga pinto at panel
Polyurethane (PIR o PUR)	Karaniwan B1 o B2	Mataas na paglabas ng init at makapal na usok; foam chars at maaaring tumulo	Tanging kung saan pinapayagan ang mga code at tinatanggap ang mga sprinkler
EPS o XPS	Nasusunog	Natutunaw, nagkakalat ng apoy at gumagawa ng mabigat na usok	Hindi katanggap-tanggap sa mga sobre ng cleanroom

Rock wool panel sa pagsasanay

Para sa isang na-rate na cleanroom wall, 50 mm o 75 mm na rock wool panel na may 0.5 mm na pre-coated na steel facings, non-combustible gasket at mineral wool packed joints ang configuration na pinakamadalas na inaprubahan. Ang mga manu-manong panel ay nagbibigay ng mga patag na ibabaw at mas mahigpit na pagpapahintulot sa paligid ng mga pagbubukas ng pinto at mga pass-through na bintana; mas mabilis na nakakabit ang mga panel na gawa sa makina sa malalaking kisame. Parehong ginawa gamit ang mga core ng rock wool, at dapat dumating ang dalawa na may test report na sumasaklaw sa parehong kapal at magkasanib na detalye gaya ng detalye ng proyekto.

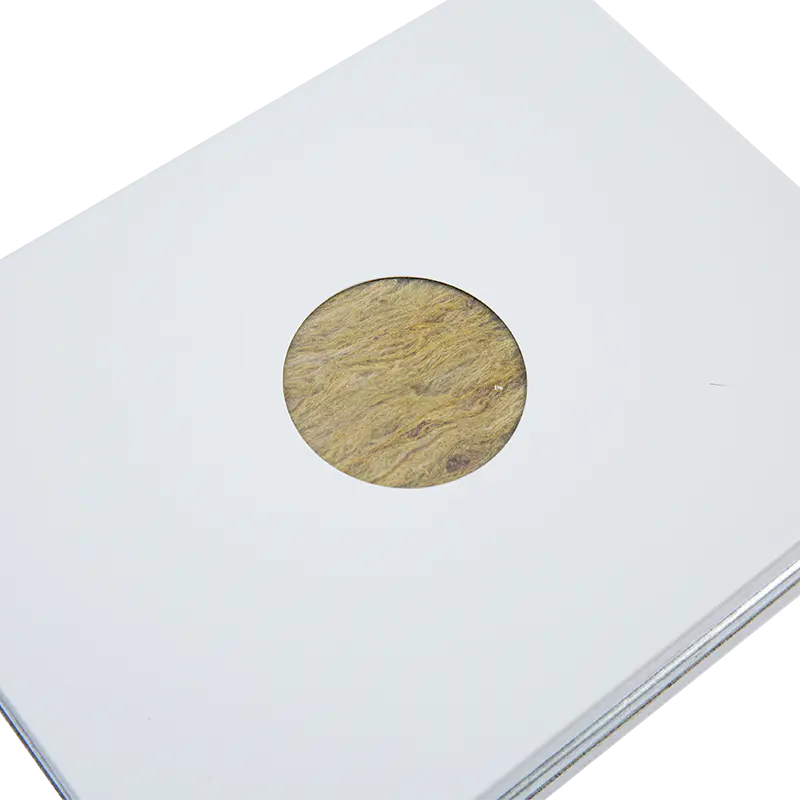

Handmade Rock Wool Cleanroom Panel with Steel Plates

Handmade Rock Wool Cleanroom Panel na may Steel Plate Handmade rock wool cleanroom panel na may mga steel plate, na may kaugnayan kung saan mahalaga ang mga flat surface, mahigpit na tolerance, at fire-rated boundary review. Tingnan ang Produkto →

Element-by-Element Fire Requirements

Sinusuri ng diskarte sa sunog ang bawat hangganan ng malinis na sona nang hiwalay. Ang kinakailangan na itinakda para sa isang tipikal na bloke ng cleanroom ay ganito:

Mga dingding at kisame: full-height na hindi nasusunog na mga panel, mga selyadong joint, walang nakalantad na nasusunog na foil, mineral wool na naka-pack sa mga abutment at mga detalye ng ulo.
Mga fire door: na-rate na dahon at frame na sertipikado bilang isang unit, self-closing hardware, intumescent o mineral seal, glazing na kasama sa pagsubok.
Mga emergency na labasan: umiindayog ang mga pinto sa direksyon ng paglalakbay, manatiling malayo sa mga gowning bench at kagamitan, at mananatiling gumagana kapag nabigo ang interlock system.
Mga penetrasyon: mga cable tray, duct at pipe na may manggas at selyado ng mga nasubok na fire-stop system, hindi isang silicone bead lamang.
HVAC: mga damper ng apoy at usok sa mga hangganan ng compartment, naa-access para sa pana-panahong inspeksyon.
Windows at pass-through na mga bintana: na-rate na glazing sa loob ng isang na-rate na frame; ang magandang salamin sa isang hindi na-rate na rebate ay nabigo sa pagpupulong.
Flooring at coving: non-combustible o low flame spread finishes na walang nasusunog na adhesive layer.
Insulation at acoustic infill: non-combustible mineral wool lang, never foam.

Ang mga pinto ay karapat-dapat sa kanilang sariling tala dahil ang isang pinto sa malinis na silid ay may kasamang sertipiko ng sunog at isang tungkulin ng airtightness sa parehong oras. Ang isang steel cleanroom door na may mineral core, isang certified frame at double-seal gasket ay maaaring magkaroon ng EI 60 rating habang pinamamahalaan pa rin ang pressure differential na nagpapanatili ng mga particle sa lugar. Magdagdag ng self-closer at i-coordinate ang pagkakasunod-sunod ng pagkakabit upang ang dahon ay hindi tumayong bukas sa panahon ng produksyon.

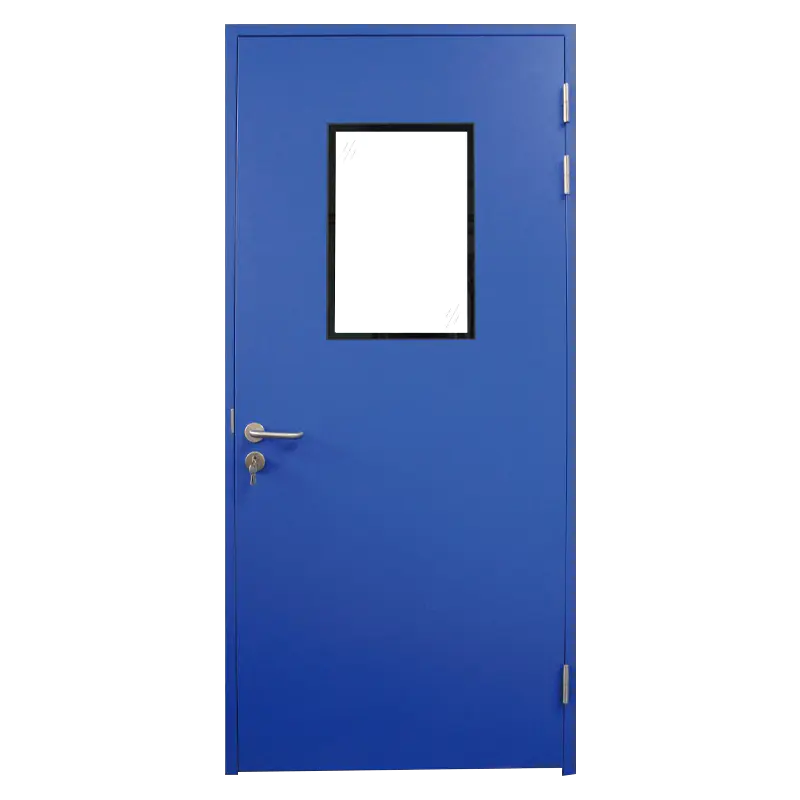

Steel Cleanroom Door for Controlled Environments

Steel Cleanroom Door para sa Mga Kontroladong Kapaligiran Hindi kinakalawang na asero na pinto na may tatlong gilid na mga seal at isang maaaring iurong na seal sa ibaba, na kapaki-pakinabang kung saan ang kalinisan, hindi tinatagusan ng hangin, at kontrol ng kontaminasyon ay nagtutulak ng pagpili. Tingnan ang Produkto →

Mga Pagsusuri sa Pagkuha na Pinipigilan ang Pagtanggi sa Pagsumite

Karamihan sa mga pagtanggi ay bumabalik sa dokumentasyon sa halip na produkto. Sinasaklaw ng mga pagsusuring ito ang karamihan sa mga ito:

Hilingin ang ulat ng pagsubok sa pagpupulong, hindi ang pangunahing datasheet, at kumpirmahin nito ang kapal ng panel, densidad ng core, nakaharap at pinagsamang sistema.
Itugma ang density sa nasubok na halaga. Kung ang certificate ay nagsasabing 120 kg/m3, ang 90 kg/m3 panel ay ibang produkto.
Suriin ang klase ng usok. Ang isang s1,d0 na resulta o isang mababang usok na nabuong index ay mahalaga sa nakapaloob na malinis na koridor kung saan mabagal ang paglisan.
I-verify ang nakaharap at malagkit. Ang pre-coated na bakal ay mainam; maaaring i-undo ng nasusunog na pelikula o foam adhesive ang isang Class A core.
Kumpirmahin ang pakete ng pinto. Dapat lumabas ang dahon, frame, glazing, hardware at seal sa parehong sertipiko.
Humiling ng cut sample mula sa produksyon upang siyasatin ang tunay na core density, fiber orientation at ang kawalan ng voids.
Panatilihing responsable ang isang supplier para sa pagpupulong. Ang paghahati ng mga panel at frame sa pagitan ng mga vendor ay ginagawang hindi maipapatupad ang certificate.

Kung tumitimbang ka ng ilang opsyon sa sobre nang sabay-sabay, isang structured na pagsusuri tulad nito gabay sa pagpili ng cleanroom system pinapanatili ang sunog, kalinisan at pamantayan sa gastos sa isang paghahambing sa halip na tatlong magkahiwalay na pag-uusap.

Ang Mga Detalye ng Pag-install ay Magpasya Kung Mananatili ang Rating

Ang isang sertipikadong panel na naka-install na may 20 mm na gap at walang mineral na lana ay isang hindi sertipikadong pader. Ang mga detalye na kadalasang nabigo sa inspeksyon:

Ang mga joints na puno ng mineral wool bago magpatuloy ang cover strip, hindi kailanman iniwang guwang.
Ang mga detalye ng ulo at sill ay selyado ng nasubok na fire-stop, hindi lumalawak na foam.
Ang mga joint ng perimeter movement ay pinananatili upang ang thermal expansion ay hindi makapagbukas ng puwang sa isang na-rate na pader.
Ang mga frame ng pinto ay naka-angkla sa istraktura sa halip na sa mga panel skin lamang.
Ang damper at penetration seal ay nakuhanan ng larawan at naka-log para sa handover file.

FAQ

Sapat ba ang Class A core para sa fire-rated cleanroom wall?

Hindi. Inilalarawan ng Class A ang reaksyon sa apoy, hindi paglaban. Ang EI 60 o isang oras na rating ay kabilang sa buong pagpupulong, ibig sabihin, panel, joint, framing, fasteners at seal na sinuri nang magkasama sa isang nakasaad na kapal. Ang isang Class A na core sa isang hindi pa nasusubukang build-up ay hindi nagpapatunay tungkol sa compartmentation.

Anong rock wool density ang dapat tukuyin para sa mga panel ng cleanroom?

100 hanggang 120 kg/m3 ang karaniwang hanay para sa mga na-rate na panel. Mas mababa sa humigit-kumulang 80 kg/m3 ang istraktura ng hibla ay pumipilit sa ilalim ng sarili nitong timbang sa mahabang kisame, na nakakaapekto sa flatness, higpit ng magkasanib na bahagi at pagganap ng apoy sa parehong oras.

Maaari bang gamitin ang mga polyurethane cleanroom panel kung saan nalalapat ang mga rating?

Bihira. Ang mga polyurethane at PIR core ay karaniwang B1 o B2 na may mataas na output ng usok. Nananatiling magagamit ang mga ito sa mga lugar na hindi na-rate kapag tinanggap ng lokal na awtoridad ang klase ng usok at saklaw ng sprinkler, ngunit ang mga koridor, mga ruta ng paglabas at mga pader ng kompartamento ay nangangailangan ng mineral core.

Kailangan ba ng mga pass-through na bintana at air shower ang dokumentasyon ng sunog?

Ang isang pass-through na window na nakalagay sa isang na-rate na pader ay nakakaabala sa hadlang, kaya kailangan nito ng naka-rate na glazing sa isang na-rate na frame. Ang mga air shower ay kagamitan sa halip na istraktura, ngunit ang kanilang kapangyarihan at kontrol na pagtagos ay nangangailangan pa rin ng mga selyadong detalye na sakop ng isang nasubok na fire-stop system.
